CAXAXP线切割软件 v1.0 免费版

软件大小:54MB

软件语言:中文

软件授权:免费版

软件类别:图像处理

软件等级:

更新时间:2020-10-12

官方网站:/

应用平台:WinAll

小小突击队游戏
专业射手FRAG
香肠派对正版手戏
最终幻想7第一士兵app
推理学院手游安卓版
迷你城堡小镇新房游戏
俄罗斯方块环游记2022
2022冬奥滑雪冒险(OlympicGamesJam2022)
跳台滑雪大冒险SkiJumpingPro安卓版
土耳其警车(TürkPolisArabaOyunu)安卓版
  • 软件介绍
  • 软件截图
  • 相关阅读
  • 网友评论
  • 下载地址

CAXAXP破解版是一款专为线切割加工行业提供服务的软件,有两种不同的界面风格,让新老用户都能满意,从而在操作时能不会觉得显示界面不友好,并且还能够详细修改样式管理的数值设定,符合时最新的国标的基准代号,并且还支持了外部引用功能,能将许多不同的文件插入的图纸中使用。

CAXAXP线切割软件可以生成专用的加工代码,并且拥有强大的处理能力,可以满足全世界机床的要求,还能通过打印的方式进行导出,方便了用户可以收集信息,从而更好地汇报工作。CAXAXP线切割软件免费版通过软件还能够在电脑与机床连接,让用户可以在电脑上更方便的看到机床数据。

CAXAXP破解版下载

软件特色

1、支持fluent/ribbon图形用户界面,新的界面风格更加简洁、直接。同时保留老用户界面风格,通过f9进行切换,兼顾新老用户的操作习惯。

2、支持读入和输出dwg2010格式文件。

3、支持读入和使用带有字符串的线型。

4、可以通过修改样式管理的相关设置,生成符合最新国标的基准代号。

5、支持外部引用功能,可以将外部文件链接插入到当前图纸中。如果外部文件改变,则应用该文件的其它文件在下次打开时也会一并更新。

6、支持设计中心功能,可以通过设计中心方便地共享图纸的样式设置和图形无素等。

7、支持样式替代功能,利用该功能可以在绘制的同时直接执行统一的覆盖操作,无需生成对象后单独编辑。

8、caxa电子图板2013中的剖面线功能可以在设置剖面图案时设置剖面线关联边界。这样下次编辑边界时,剖面线也会随边界变化。

9、支持坐标系显示设置,可在该功能内设置坐标系的详细显示参数。

10、在空命令状态下直接输入算术表达式即可得到计算结果。

11、支持生成射线和构造线。

12、被特性覆盖的属性会显示为红色。

·CAXAXP破解版软件特色

功能介绍

1、生成3B、4B、R3B代码

①可以输出3B/4B/R3B等各种格式的加工代码。

②丰富的后置处理能力,可以满足国内外任意机床对代码的要求。

2、完善的DXF、IGES接口

引入了大型CAD/CAM软件中使用的DXF、IGES 数据交换接口,可以读入任意软件生成的图形数据。不管用户的数据来自何方,均可轻易实现数据转换,完成加工编程,生成加工代码。

3、兼容其它软件的数据

兼容国内其他的软件的数据,给用户提供更加灵活的处理方式。

4、打印代码

可以在软件内,直接从打印机上将加工代码输出到打印纸上。

5、图形的绘制

CAXA线切割的图形绘制包括基本曲线点、直线、圆弧、组合曲线、二次曲线、等距线,以及对曲线 的裁剪、过渡、平移、缩放、阵列等几何变换;高精度列表曲线,采用了国际上CAD/CAM软件中最通用、表达能力最强的NURBS曲线,可以随意生成各种复杂曲线,并对加工精度提供了灵活的控制方式;公式曲线,将公式输入软件,即可由软件自动生成图形,并生成线切割加工代码,切割公式曲线。

①提供各种直线、圆弧、自由曲线生成功能,实现任意复杂形状设计。并能够标注尺寸,生成工程图纸。

②可以读取和输出DWG/dxf文件格式,AutoP文件格式和文本文件定义格式

6、高级设计

①CAXA线切割提供了两个实用的零件设计模块:齿轮设计和花键设计,可以根据给定的齿数、模数、压力角等参数自动生成齿轮、花键的轮廓形状,并进行线切割加工。

②通过扫描仪将图片或实物转换为图象,输入电脑。软件对输入的图象进行矢量化处理,生成矢量图,并生成加工代码。用此方法可解决无尺寸图形,或有实物、无图纸的零件加工编程。

7、切割轨迹

CAXA线切割针对不同的机床,可以设置不同的机床参数和特定的数控代码程序格式,同时还可以对生成的机床代码的正确性进行校核。自动生成各种复杂形状的切割轨迹,支持多次切割,轨迹跳步,无屑切割等。

①在切割时可以把自由曲线用圆弧来拟和加工,提高加工的精度和效率。

②可以仿真切割过程,并查询切割面积。

8、直接与机床连机通讯

可以将电脑与机床直接连机,将加工代码发送到机床的控制器。软件提供了多种通讯方式,支持串、并口,电报头,光电口代码传输,以适应不同类型机床的要求。目前,几乎可以连接国内所有的机床。

caxaxp破解版怎么安装

1.从本站中下载资源

2.安装完后,需要黏贴破解文件到你的安装目录下。

使用教程

画好基本图形,利用CAXA的cad电子图版模块。

操作步骤1:用鼠标左键点取“轨迹生成”菜单条 ,弹出对话框:

设置各种参数,如切入方式等

操作步骤2:点击“偏移量 /补偿值”选项,显示偏移量或补偿值 设置对话框。

操作步骤3:拾取轮廓线:在确定加工的偏移量后,系统提示 拾取轮廓。此时

利用 轮廓拾取工具菜单,线切割的加工方向与拾取的轮廓方向相同。

操作步骤4:选择加工侧边:即丝偏移的方向,生成的轨迹将按这一方向自动实现

丝的补偿 ,补偿量即为指定的偏移量加上加工参数表里设 置的加工余量 。

操作步骤5:指定穿丝点位置及最终切到的位置:穿丝点的位置必须指定。完成

上述步骤后即可生成加工轨迹

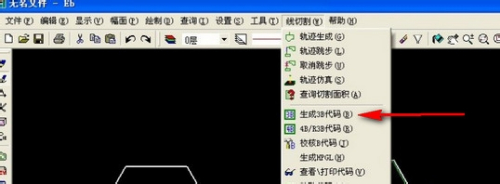

操作步骤6:点右上角有一个线切割命令菜单,里边有一个生成3B代码,点击左键,再右键出现文本样式的3B代码复本。这样就完成了

CAXAXP破解版软件使用教程

常见问题

caxaxp打开格式不对

1、图纸是用xp版画的,如果xp版都bai打不开的话,那就du是格式损坏了,可能没办法了。我只zhi用过07和09的,综dao合比较,还是07版的最好用了。

2、可能是文件被破坏了,注意电脑查杀病毒,对于文件,可以用别人的电脑装上软件再打开试试,如果不行,那就基本没得救了。

caxaxp无法传输

传输线有没有接错脚。确认电脑打印口是不是坏了(坏了的一样可以接打印机,但不能传送)。还有就是数控的接收方式正确吗?

caxaxp怎么打开cad文件

caxa能读取什么格式的文件,把CAD转成那种格式即可,或导入

注:CAXA生成的文件是.exb,所以后缀exb的都能读取。

dwg文件是AUTOCAD生成的,想读取的话要么装AUTOCAD,不想装的话也可以设置:

打开我的电脑--点工具栏里的“工具”选项--点“文件夹选项”--选择“文件类型”

--点“新建”--把“dwg”填进去--点确定,自动会关联CAXA,就ok了!

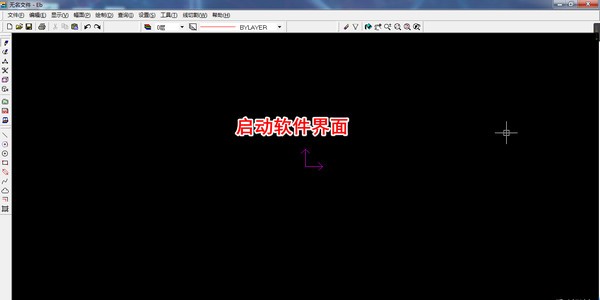

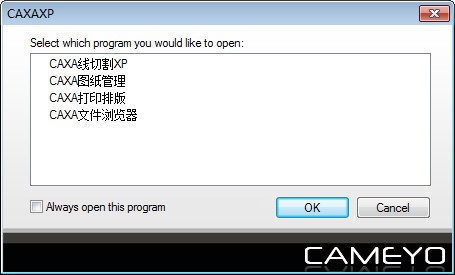

软件截图
