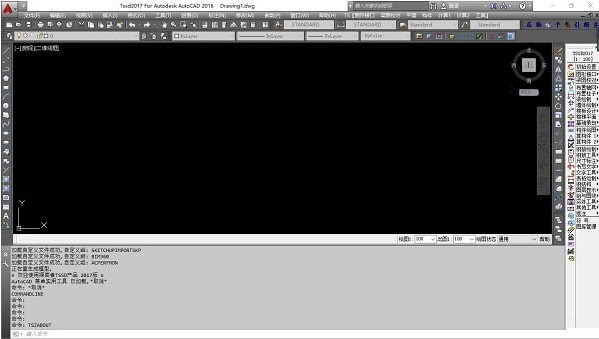

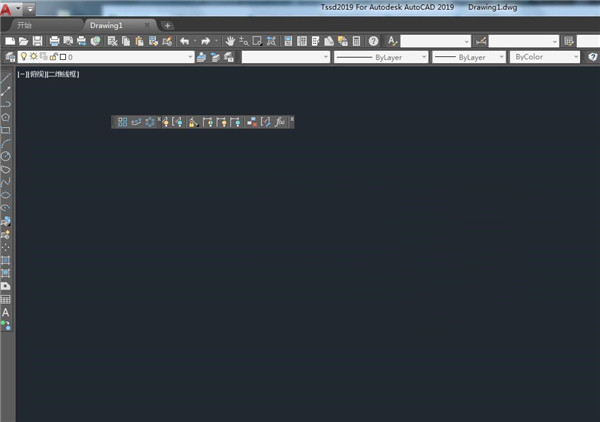

TSSD 2020功能

1、专业化的多比例绘图功能

可实现比例变换时，尺寸自动换算，标注自动调整等，并带有比例变换、图形切割等快速调整图形比例的工具。

2、图纸批注功能

探索者软件2020破解版可以方便的帮助审图人员实现对图纸的快速批注，将批注内容形成word版的审查意见书。

3、强大的梁图校对功能

可以实现用户自己绘制的梁图与计算结果文件进行自动对比，查找不满足规范构造要求以及计算配筋的地方，进行批注，提醒工程师进行修改，大幅降低图纸错误率，减轻审图人员的压力，提高设计院的绘图水平。

4、强大的文字符号输入及排版功能

可实现附注、设计说明等的快速排版，查找替换，消重字等，可在Office及QQ中直接输入各种钢筋、型钢等特殊符号。

5、完备的钢筋工具

有一套功能完善、使用方便的钢筋绘制和编辑工具。可以使用软件提供的专业化绘制、修改编辑命令快速完成所需工作。提供的钢筋工具可以绘制包含结构专业几乎全部类型的钢筋形式。

6、实现了与办公软件互导

可将world中的文字，excel表格直接导入到CAD中，也可反向导出，并给出快速编辑修改功能，具有在CAD中直接进行数据相加及相乘的功能。

7、对图中的组、块、外部参照的快速编辑

通过组的开关实现多构件同步操作，块编辑命令直接对块及外部参照进行编辑，避免重复炸开。

8、图形的对比功能

用户可以快速的找到两个平面图的不同，比较完成之后还可以帮助用户进行左右同步。

9、内置规范，为工程师提供安全保障

提供常用规范查询、在参数化绘图中输入数据的时候在程序内部进行规范检查、构件计算模块内部对输入的荷载和几何参数进行数检，对计算结果按照规范要求进行检查等一些必要的安全保障都在TSSD系列软件中充分实现。

10、先进的图库管理系统

可以在设计中随时按所需分类方式管理自己的图形资源，也可以将以往积累的图形快速导入图库中。

11、图纸目录自动生成

方便地进行整套设计图纸归档，并且还可以和具体图形文件进行联动修改。

快速填充图案方法

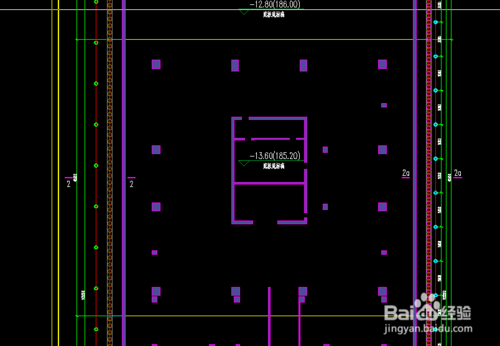

1、首先准备一张需要填充的结构图。

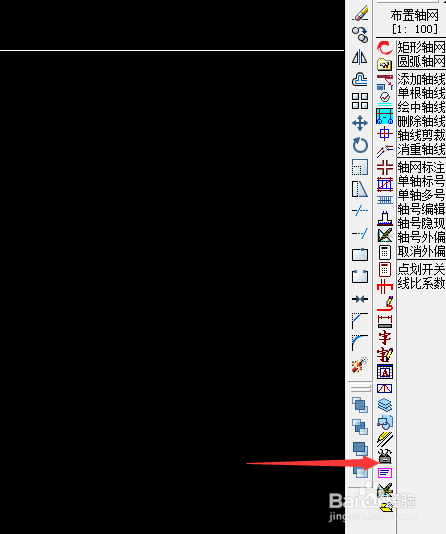

2、点击右侧图片中红色箭头指定的图标。

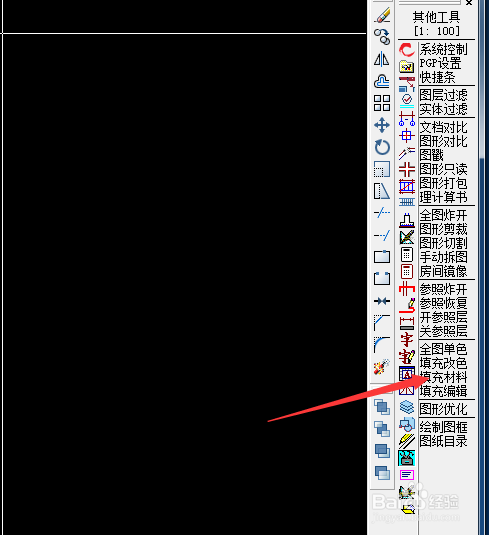

3、然后点击右侧图框中的填充材料这个选项。

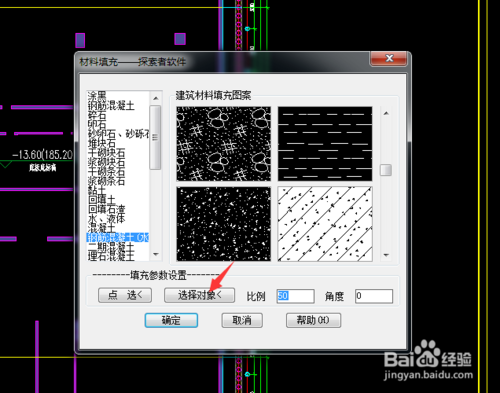

4、这个时候在这个窗口中找到你要填充的图案。

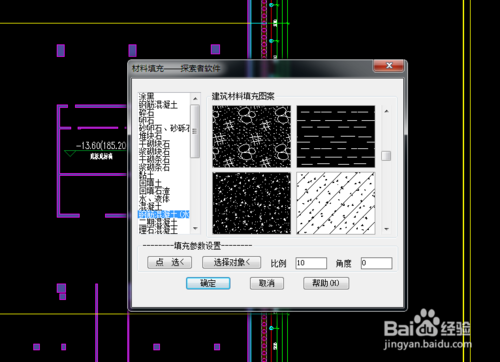

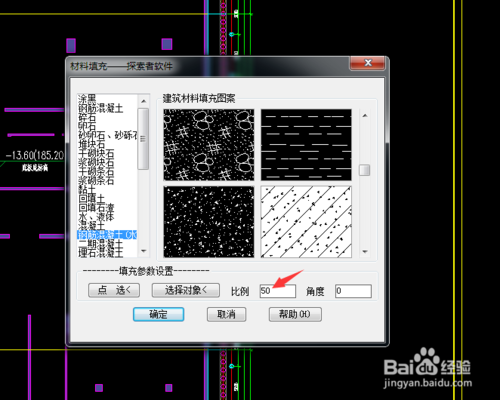

5、然后在比例这个位置选择你要填充的比例。

6、接下来点击选择对象这个选项。

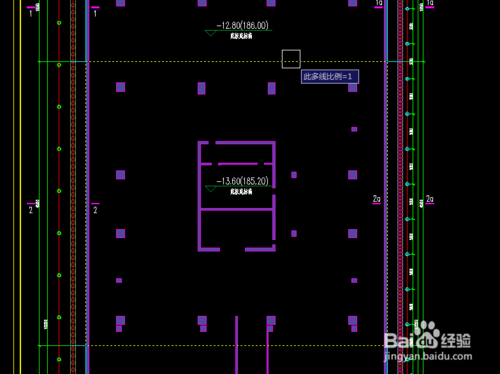

7、这个时候在结构图中把你要填充的图案边框选择上。

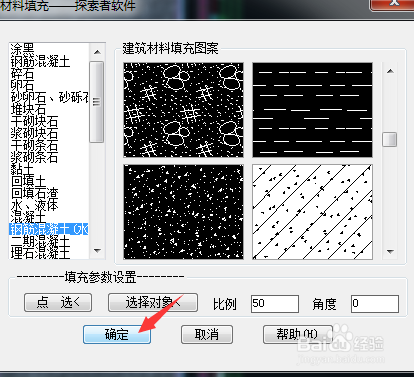

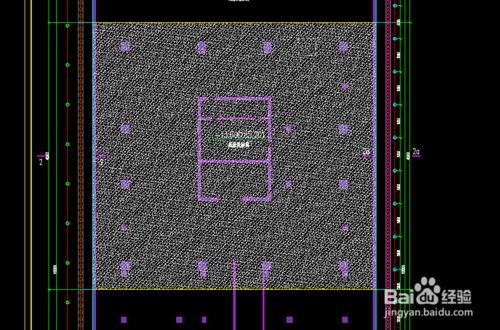

8、最后点击确定键，这样就完成了填充命令。

图形接口转换PKPM施工图

1、本文以PKPM软件生成的梁平法图为例说明操作过程。探索者软件转化的PKPM施工图图纸比例要求为1:100，为了保证图纸比例为1:100，需要打开CAD的文字特性查看文字高度。

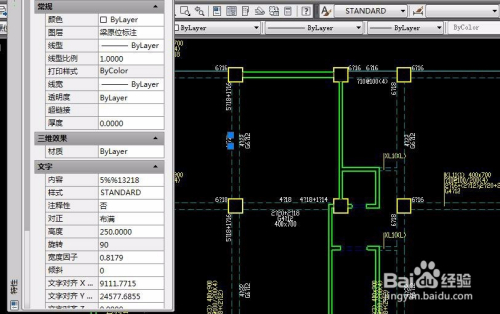

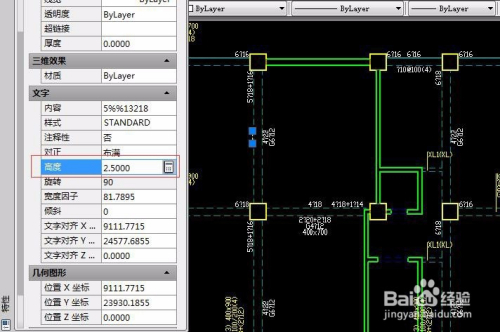

2、如果文字高度为250或300，则说明图纸比例已经满足1:100的要求。但如果文字高度为2.5或3，则说明图纸比例不满足1:100的要求，需要调整比例。

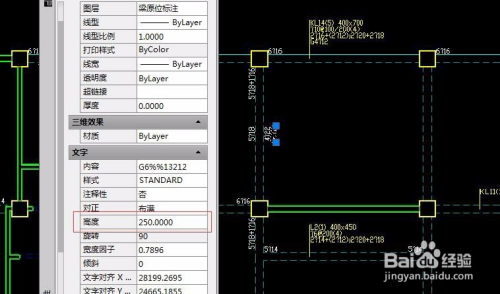

3、调整比例的方法为，在CAD 命令行中输入SC，按照命令行提示款选全部对象，指定基点，输入比例因子100，即可调整比例为1:100.这时再查看文字特性，可以看到文字高度为250.

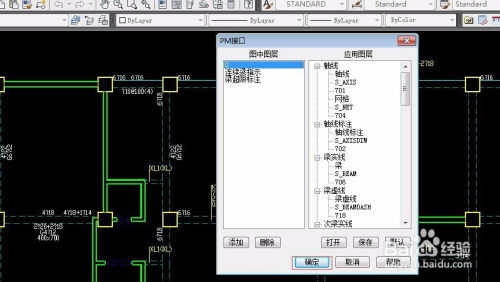

4、执行【图形接口】--【转梁平法图】命令，弹出对话框，点击确定。

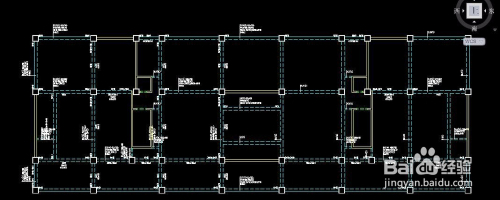

5、图形转换完毕，标注、文字、梁线、钢筋、柱子等都变成了探索者定义的样式了。

6、同时，转换完成后的图纸可使用探索者软件的编辑命令进行相应的操作，比如标注的编辑修改，梁、柱的编辑修改，平法拖动、房间镜像等等。

常用命令

一、图层

1、选层显示：(CX)：将选择的图层显示，其余关闭。两次空格恢复。

2、选层关闭：(CG)：将所选的图层关闭，其余显示。两次空格恢复。

3、图层褪色：(TCTS)：将所选的图层锁定，不能编辑。两次空格恢复。

4、其余褪色：(QYTS)：将所选图层以外的图层进行锁定。两次空格恢复。

二、 文字

5、文字对齐：(WZDQ)：进行文字的对齐调整。

6、通用编辑：(BJ)：此功能用于修改任何形式的文字，包括文本文字、尺寸标注文字、轴号、图块中的文字等。

7、调行间距：(TZHHJJ)：进行文字的行间距的调整。

8、文字平行：(ZPX)：将文字调整到与倾斜的线保持平行，避免旋转操作。

9、文字刷： (WZS)：进行文字的批量更改，快速将文字的相关属性与目标文字匹配。

10、统一字高：(TYZ)：用于将文字区域内不同字高的文字统一成相同的字高。

11、查找替换：(TWZ)：对文字、高度、高宽比、样式(包括标注及块中文字)进行查找和替换。

三、 钢筋

12、钢筋标注：(GJH)：用于对图中的钢筋的编号直径间距根数进行标注。

13、偏移钢筋：(PYJ)：对选定基线进行钢筋的偏移复制，基线的实体类型可为：Line，Pline，Arc，Circle。

14、线变钢筋：(XBGJ)将各类复杂或异型形状的线包括圆弧直接转换成钢筋。

四、 标注

15、逐点标注：(ZDB)：连续标注一组平行直线的尺寸。

16、标注断开：(BDK)：此命令用于拆分尺寸标注、等分尺寸标注、增加尺寸标注。

17、标注合并：(BHB)：用于合并相邻标注。

18、梁宽墙厚：(BKH)：用于成批标注梁宽墙厚。

19、标柱尺寸：(ZCC)：用于批量标注柱子的尺寸，可选择标注位置。

20、线长取齐：(XCQ)：用于使选定尺寸的标注线与指定点平齐。

21、改尺寸值：(GCC)：用于修改图中标注的尺寸值，避免在特性对话框中修改。

22、重叠处理：(FCD)：标注发生重叠时，通过该命令让其自动避让。

五、 图形接口

23、转梁平法图：(ZLPJT)：将PKPM生成的梁平法图中文字、图层、线形一键转换成探索者默认样式。

24、转板配筋图：(ZBPJT)、【转柱平法图：(ZZPJT)、【转基础图：(ZJCHT)：作用同上。

六、 实体工具

25、变比例：(BBL)：改变图形的比例，与SC缩放命令不同，文字、标注、线形不变，仅将图形放大。

26、交点打断：(DJD)：相交的直线根据需要在交点处打断。

27、交点剪裁：(CJD)：在有相交的地方，将选择的实体删掉，比trim命令更方便。

28、虚实变换：(BXS)：将选择对象的线形进行虚线与实现之间的转换。

29、线弧变PL：(XHBPL)：将线或弧直接转换成pline。

30、线比系数：(XBL)：快速修改所选实体的线型比例系数

七、 其他工具

31、房间镜像：(FJJX)：不同于MI，镜像后钢筋弯钩、文字、集中标注等保持正确方向和位置。

32、图形切割：(TXQG)：将某一部分图形从原图中切割出来，而原图保留，切出来的图形可随意放大。

33、图形剪裁：(CTX)：通过框选的方式快速的对图形进行裁剪删除操作。

34、全图单色：(QTDS)：打印前可以讲图中所有图层的颜色改为黑白单色。

35、图形打包：(TXDAB)：可将图纸中用到的字型文件等随图打包存放，避免字体无法显示的问题。

36、图形对比：(TXDB)：可用于两个图形的比较，查出两图之间的不同，并且可自动修改成一样。

37、填充材料：(JZHTCHCL):用于对象填充，填充材料齐全，无需反复尝试填充比例。

38、常用符号：(CHYFH)：常用的剖断、标高、索引、埋件、对称、圆管等符号。

39、图纸目录：(TZHML)：使用探索者图框(图框可修改和定制)，自动生成图纸目录。

八、 柱、梁、墙

40、交线处理：(LJXCHL、ZHJXCHL):自动处理梁与梁、梁与柱之间的交线。
