立创EDA使用教程

导航面板

编辑器左侧的导航面板是立创EDA非常重要的一个组成模块，你可以在这里找到你的工程，系统基础库，设计管理器，元件库，他人共享给你的文件等。

工程

在这里，你可以找到你的所有工程及文件，包括你私人的，已共享的，直接拷贝别人的工程文件。

还可以支持右键菜单。

工程

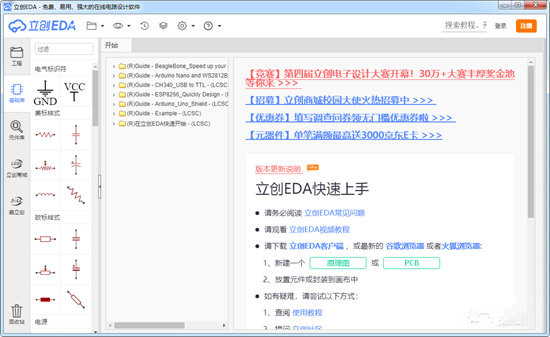

基础库

这里包含了很多常用的库文件，可以很方便的使用，只需鼠标单击后移动至原理图画布即可。该处不允许自定义。

设计管理器

设计管理器，在原理图下你可以很方便地检查每个零件和每条网络；在PCB下这里还可以查看设计规则错误(DRC)。

元件库

包含了原理图库和封装库，其中包括系统库和用户共享库。你的个人库文件也在这里。

元件库

在登录后，通过点击

新建 > 工程… 或 新建 > 原理图..等

;工程”概念在编辑器中非常重要，在新建原理图，PCB等一些文件前必须存在一个工程文件夹才可进行新建，否则需要新建一个工程，以便于管理新建的文件。

工程

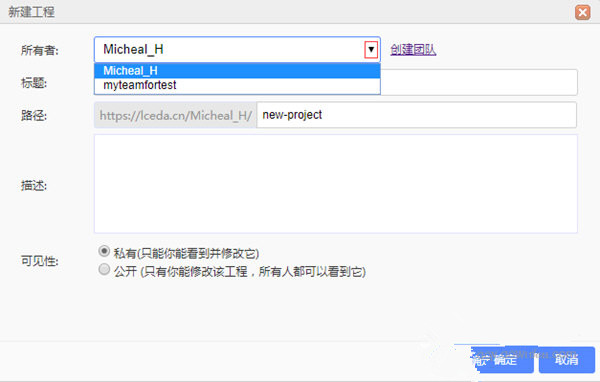

;新建工程”时可以点击所有者后面的下拉三角选择工程的所有者。

;新建工程”时也可以通过点击;创建团队”的选项创建新的团队，再通过点击下拉所有者的选项，把所有者变成团队，这样，工程就是团队的工程了。

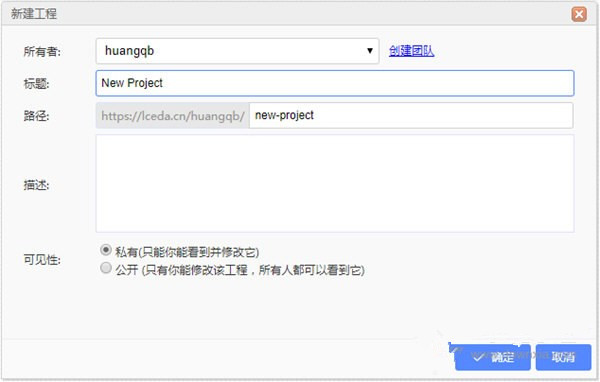

设置名称并点击确认后，新建的工程将在左边的;工程”处显示。

新建工程

工程路径刚开始是与工程标题保持一致，中文会转换成拼音，空格、特殊符号会转换成横杠，也可以单独进行修改，具有唯一性。

在新建时，你还可以选择这个工程是私人的还是公开的。

选择公开后，该工程与其下的文件将显示在你的个人主页上，任何人都可以查看复制你的设计。添加的描述可以帮忙别人了解你的设计内容。

若创建后你想修改你的工程信息，你可在工程文件夹右键，选择编辑工程。

立创EDA布线规则

原理图转PCB

将已设计好的原理图转换成PCB，并将所有格的元件拖入边框内。

小技巧：通过鼠标全部框选拖入，也可以通过切换至边框层修边框。

调整元件位置

将所有元件拖入边框内，并调整好元件位置。

注意：应根据元件功能分类调整元件布局。

自动布线

点击顶部工具，布线-自动布线。设计好线宽等属性，等待片刻。

布线完成后，使用覆铜工具覆铜即可。

常见问题

立创EDA原理图转PCB

打开立创EDA软件，新建一个工程，设置权限，然后在新建一个原理图，保存时记得保存在新建的工程内。

从;元件库”中添加元件到新建的工程中。也可以自己绘制原理图库和PCB库。当明确项目要求后，可以确定原理图中所使用的元器件名称，型号和引脚定义。左侧;元件库”搜索所需的元件，鼠标点击放置至画布上。

自己绘制元件

从元件库中找不到你想要的元件，或者你所用的元件是新出的产品，此时该元件需要亲自绘制。利用该元件规格书中的信息来进行绘制。在新建的;原理图库/PCB库”新建库文件。

原理图绘制完成后打开封装管理器检查是否都已经封装。打开设计管理器，确定网络是否已经已经连接正确，网络连接错误图标上会出现红叉。

生成PCB

通过上述的原理图;转换 - 原理图转PCB”

将所有的元件拖进边框内，手动调整元件位置。

布线

布线分为手动布线和自动布线，自动布线方法如下：点击;布线 - 自动布线”自动布线分为云端布线和本地布线，云端布线点击即可使用，本地布线需配置安装插件，需要了解本地布线可;百度立创EDA如何本地布线”或查看立创EDA使用教程本地布线。

覆铜

打开设计管理器，DRC检查正确后，点击PCB工具中的;覆铜”围绕所选的覆铜区域即可，覆铜需要每层都分别进行覆铜。

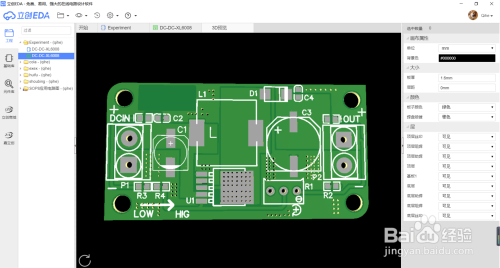

3D预览

点击顶部工具栏中的;预览”，可选择3D预览或者照片预览，对比电路板是否与事物有出入。

导出制造文件

导出制造文件Gerber,BOM表，可通过顶部工具栏导出。

立创EDA怎么用

打开立创EDA的网页，进入编辑界面。

然后我们进入了EDA的设计页面。右上角点击登录，才能保存自己的工程文件，如果没有账号，可以注册一个。

然后我们可以创建工程了。在最上面的菜单栏，有个;+”，里面很多内容，选择你需要的内容。

以原理图为例，创建后，只需点击你要的符号，就能;拖动”放到工作界面的任意位置，再次点击即为;放置”。

右键已经放置好的元件，可以删除并且可以修改其属性。

在元件库直接搜索选择你要的元件，也能创建你自己元件库。

那么上传到云端的工程在哪里找到呢？点开右上角你的头像，在个人中心，能直接看到你所有的工程，并且可以快速新建和删除。
