Fluentv6.3.26

光行资源网提供的Fluent是一个功效于CDF的软件包。这款软件在其中包括了工作压力的分离出来求得器，根据相对密度的隐式求得器和显式求得器。它功效于通用性的CFD软件如：FLUENT、POLYFLOW、FIDAP。建筑工程设计软件：FloWizard、FLUENT for CATIAV5，TGrid、G/Turbo，CFD课堂教学软件：FlowLab，朝向特殊技术专业运用的ICEPAK、AIRPAK、MIXSIM软件等。Fluent最新版的软件动网格技术处在肯定领先水平，包括了专业对于多体分离出来难题的六自由度实体模型，及其对于汽车发动机的2.5D动网格图实体模型。Fluent强劲的作用使它名列前茅于别的软件包，要想掌握大量得话就赶快来免费下载。

Fluent官方版使用教程

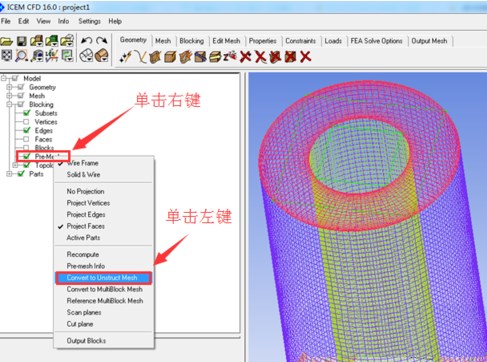

步骤1：准备工作。ICEM中划分的网格若为结构网格，需在导出前转为非结构网格，方法如下图所示：在左侧模型树中Blocking的展开项中选中Pre-Mesh，单击右键，弹出框中点击Convert to Unstruct Mesh。

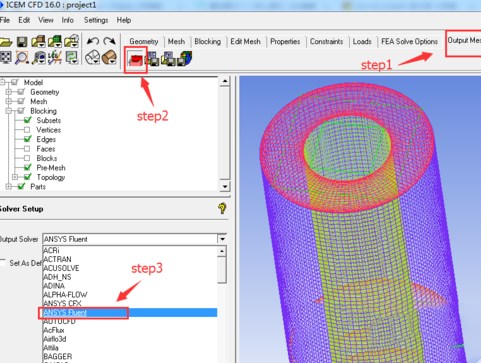

步骤2：点击菜单栏的最后一项OutputMesh，第二行选择第一个SelectSolver，弹出求解器设置窗口，下拉菜单中选取ANSYS Fluent，设置完成后点击Apply或OK确认。

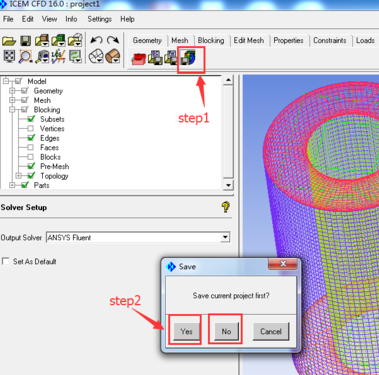

步骤3：点击菜单栏的最后一项OutputMesh，第二行选择最后一个WriteInput，弹出保存窗口，询问是否保存当前工程，根据实际需要选择Yes或No。

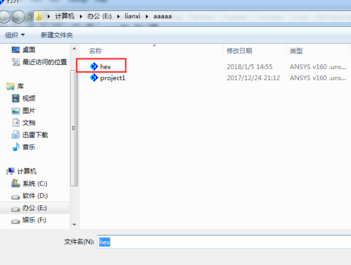

步骤4：这时，系统会弹出网格文件选择框，按默认选择文件夹中的hex.uns,然后点击下方的“打开”。

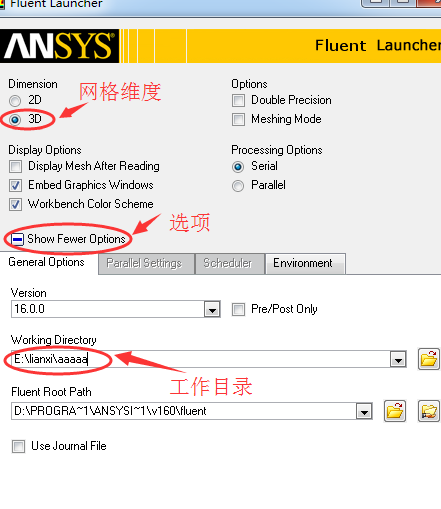

步骤5：打开Fluent软件，首先进入设置页面如下图所示，选择网格维度、打开多项选择，将工作目录设置好，其它项如耦合方式等根据需要设置，然后点击Done，进入Fluent求解器。

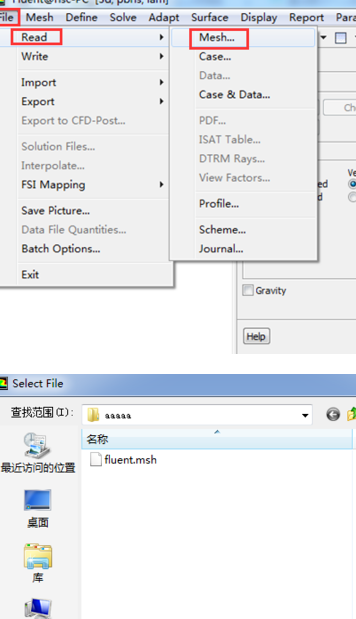

步骤6：进入Fluent软件后，依次点击File-Read-Mesh，如下图所示，或者点击工具栏里的Open按钮，再点击Mesh。这时系统会打开工作目录，按要求选择相关网格文件即可。信息栏会提示网格导入成功Done。

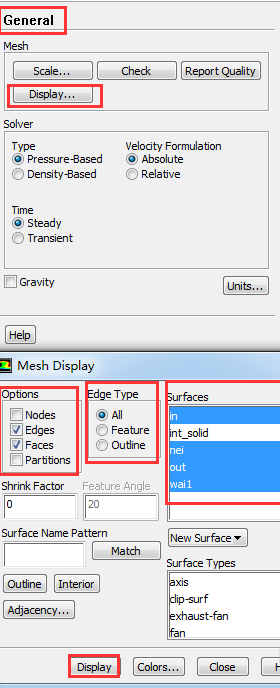

步骤7：在General属性窗口，点击Display，弹出框中完成相关设置，点击弹出框中的Display，即可将网格显示出来。

Fluent软件特色

定常/非定常流动仿真模拟，并且增加迅速非定常仿真模拟作用;

手机软件中的动/变形网格技术性关键处理界限健身运动的难题，客户只需特定原始网格和健身运动边界层的初始条件，剩下的网格转变彻底由解算器自动生成。网格变形方法有三种：弹黄缩小式、动态起模式及其部分网格再生式。其部分网格再生式是FLUENT所特有的，并且主要用途普遍，可用以非构造网格、变形很大难题及其物件运动规律事前不清楚而彻底由流动性所造成的力所决策的难题;

FLUENT手机软件具备强劲的网格适用能力，适用页面不持续的网格、混和网格、动/变形网格及其滚动网格等。非常值得注重的是，还有着多种多样根据解的网格的自适应、动态自适应技术性及其动网格与网格动态自适应紧密结合的技术性;

选用根据彻底非结构型网格的有限体积法，并且具备根据网格连接点和网格模块的梯度方向优化算法;

包含三种算法：非耦合隐式算法、耦合显式算法、耦合隐式算法，是商用软件中最多的;

FLUENT软件包含丰富而先进的物理模型，使得用户能够精确地模拟无粘流、层流、湍流。湍流模型包含Spalart-Allmaras模型、k-ω模型组、k-ε模型组、雷诺应力模型(RSM)组、大涡模拟模型(LES)组以及最新的分离涡模拟(DES)和V2F模型等。另外用户还可以定制或添加自己的湍流模型;

适用于牛顿流体、非牛顿流体;

含有强制/自然/混合对流的热传导，固体/流体的热传导、辐射;

化学组份的混合/反应;

自由表面流模型，欧拉多相流模型，混合多相流模型，颗粒相模型，空穴两相流模型，湿蒸汽模型;

融化溶化/凝固;蒸发/冷凝相变模型;

离散相的拉格朗日跟踪计算;

非均质渗透性、惯性阻抗、固体热传导，多孔介质模型(考虑多孔介质压力突变);

风扇，散热器，以热交换器为对象的集中参数模型;

惯性或非惯性坐标系，复数基准坐标系及滑移网格;

动静翼相互作用模型化后的接续界面;

基于精细流场解算的预测流体噪声的声学模型;

质量、动量、热、化学组份的体积源项;

丰富的物性参数的数据库;

磁流体模块主要模拟电磁场和导电流体之间的相互作用问题;

连续纤维模块主要模拟纤维和气体流动之间的动量、质量以及热的交换问题;

高效率的并行计算功能，提供多种自动/手动分区算法;内置MPI并行机制大幅度提高并行效率。另外，特有动态负载平衡功能，确保全局高效并行计算;

提供了友好的用户界面，并为用户提供了二次开发接口(UDF);

FLUENT软件采用C/C++语言编写，从而大大提高了对计算机内存的利用率。

在CFD软件中，是目前国内外使用最多、最流行的商业软件之一。软件设计基于"CFD计算机软件群的概念",针对每一种流动的物理问题的特点，采用适合于它的数值解法在计算速度、稳定性和精度等各方面达到最佳。由于囊括了Fluent Dynamical International比利时PolyFlow和Fluent Dynamical International(FDI)的全部技术力量(前者是公认的在黏弹性和聚合物流动模拟方面占领先地位的公司,后者是基于有限元方法CFD软件方面领先的公司 ),因此Fluent具有以上软件的许多优点。

软件亮点

Fluent，是一个作用于CDF的软件包。这款软件其中包含了压力的分离求解器！基于密度的隐式求解器和显式求解器。它作用于通用的CFD软件如：FLUENT、POLYFLOW、FIDAP。工程设计软件：FloWizard、FLUENT for CATIAV5，TGrid、G/Turbo，CFD教学软件：FlowLab，面向特定专业应用的ICEPAK、AIRPAK、MIXSIM软件等。Fluent官方版的软件动网格技术处于绝对领先地位，包含了专门针对多体分离问题的六自由度模型，以及针对发动机的2.5D动网格模型。Fluent强大的功能使它遥遥领先于其他软件包，想要了解更多的话就赶紧来下载吧。Fluent软件特色采用基于完全非结构化网格的有限体积法，而且具有基于网格节点和网格单元的梯度算法;采用基于完全非结构化网格的有限体积法，而且具有基于网格节点和网格单元的梯度算法;,软件中的动/变形网格技术主要解决边界运动的问题，用户只需指定初始网格和运动壁面的边界条件，余下的网格变化完全由解算器自动生成。网格变形方式有三种：弹簧压缩式、动态铺层式以及局部网格重生式。其局部网格重生式是FLUENT所独有的，而且用途广泛，可用于非结构网格、变形较大问题以及物体运动规律事先不知道而完全由流动所产生的力所决定的问题;
