Multisim12下载百度云资源破解版

光行资源网提供的multisim12破解版是由英国我国仪器设备有限责任公司发布的一款以windows系统软件为基本的仿真工具，软件具备丰富多彩的电子器件模拟仿真逻辑思维能力，可以迅速、轻轻松松地的对电源电路开展仿真模拟设计方案。multisim12软件关键用以版块的仿真模拟及其数据线路板的设计方案实际操作，客户能够应用multisim互动式的开展电路设计图的构建且能够对电源电路开展高宽比的模拟仿真。

我为大伙儿产生了multisim12简体中文版破解版，软件内置简体中文版和破解补丁，客户只需依据下面?热菘?展安装下载就可以彻底激话这款软件了，必须 的盆友，赶快来试试看吧。

multisim12破解版软件用途

1.构建仿真电路

2.仿真电路环境

3.multi mcu ------单片机仿真

4.FPGA、PLD，CPLD等仿真

5.FPGA、PLD，CPLD等仿真

6.通信系统分析与设计的模块

7.PCB设计模块：直观、层板32层、快速自动布线、强制向量和密度直方图

8.自动布线模块

9.建模及仿真

10.构建及仿真

11.组成及仿真

12.器原理及制造仿真

multisim12破解版安装教程

1.下载解压，双击“NI_Circuit_Design_Suite_12.0.exe”安装原版

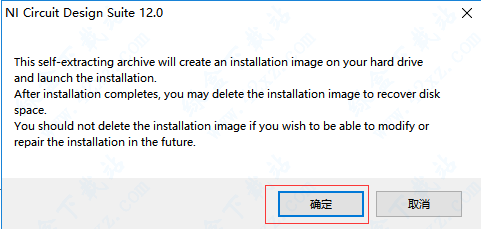

2.弹出对话框，选择“确定”

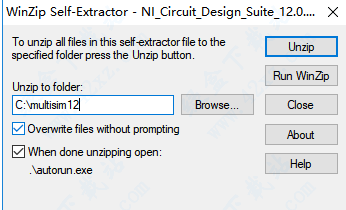

3.再选择“Browse...”按纽或直接输入“C:multisim12”，点击“Unzip”将软件解压到此处

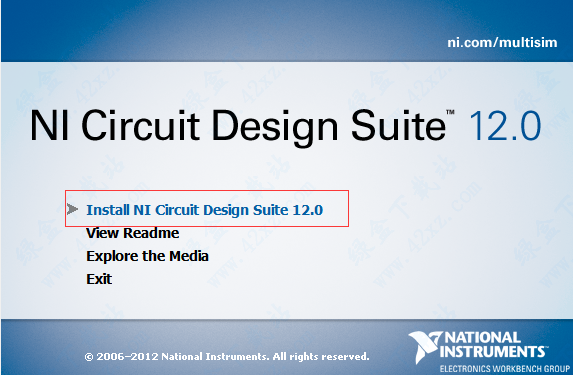

4.完成后，软件将自动打开安装界面，选择“Install Ni Circuit design suite 12.0”开始安装

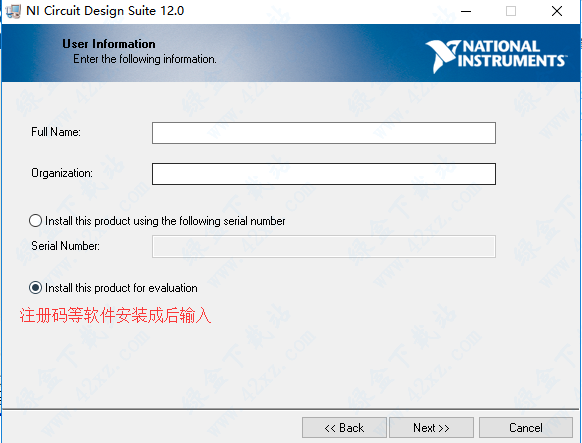

5.随意填入用户名、组织名，再选择“install this product for evaluation”此按纽(注册码等软件安装成后输入)，点击next下一步

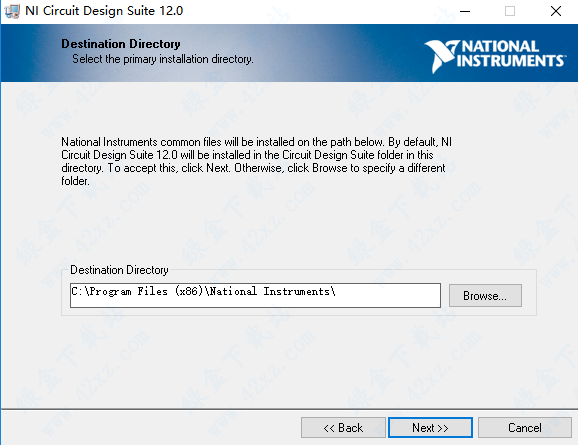

6.安装路径，一般不改变

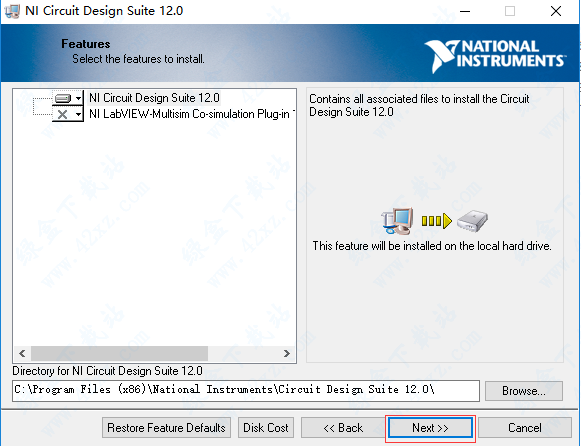

7.直接按next

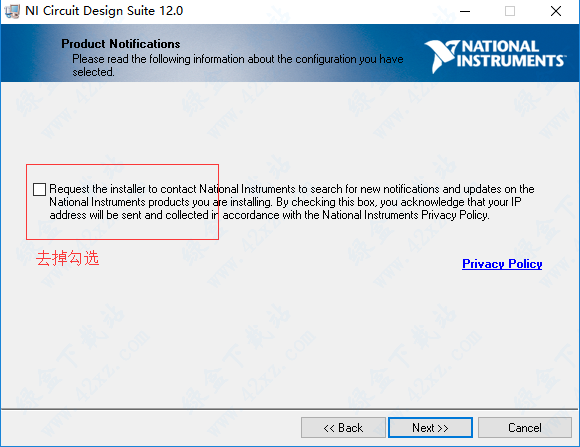

8.去掉勾选，开始安装

9.接受协议，选择“I accept then above 3...”，点击next

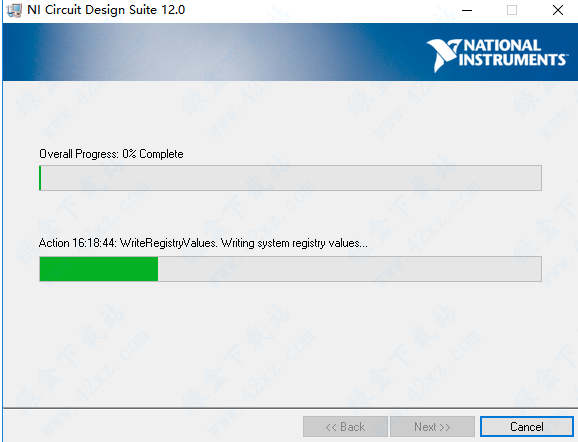

10.等待安装完成，软件将自动安装net 2.0sp1

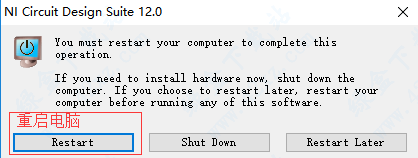

11.点击“restart”重启电脑，完成安装

multisim12破解版使用方法

一、MultiSim12建立基本步骤

1.建立电路文件

2.放置元器件和仪表

3.元器件编辑

4.连线和进一步调整

5.电路仿真

6.输出分析结果

二、具体操作教程

1.建立电路文件

具体建立电路文件的方法有:

◆打开MultiSim12时自动打开空白电路文件Circuit1，保存时可以重新命名

◆菜单File/New

◆工具栏New按钮

◆快捷键Ctrl+N

2.放置元器件和仪表

放置元器件的方法有:

◆菜单Place Component

◆元件工具栏:Place/Component

◆在绘图区右击，利用弹出菜单放置

◆快捷键Ctrl+W

放置仪表可以点击虚拟仪器工具栏相应按钮，或者使用菜单方式

3.元器件编辑

A)元器件参数设置

双击元器件，弹出相关对话框，选项卡包括:

◆Label：标签，Refdes编号，由系统自动分配，可以修改，但须保证编号唯一性

◆Display：显示

◆Value：数值

◆Fault：故障设置，Leakage漏电；Short短路；Open开路；None无故障（默认）

◆Pins：引脚，各引脚编号、类型、电气状态

B)元器件向导（Component Wizard）

对特殊要求，可以用元器件向导编辑自己的元器件，一般是在已有元器件基础上进行编辑和修改。方法是：菜单Tools/ Component Wizard，按照规定步骤编辑，用元器件向导编辑生成的元器件放置在User Database（用户数据库）中

4.连线和进一步调整

A)连线

◆自动连线：单击起始引脚，鼠标指针变为“十”字形，移动鼠标至目标引脚或导线，单击，则连线完成，当导线连接后呈现丁字交叉时，系统自动在交叉点放节点（Junction）

◆手动连线：单击起始引脚，鼠标指针变为“十”字形后，在需要拐弯处单击，可以固定连线的拐弯点，从而设定连线路径

◆关于交叉点，Multisim10默认丁字交叉为导通，十字交叉为不导通，对于十字交叉而希望导通的情况，可以分段连线，即先连接起点到交叉点，然后连接交叉点到终点；也可以在已有连线上增加一个节点（Junction），从该节点引出新的连线，添加节点可以使用菜单Place/Junction，或者使用快捷键Ctrl+J

B)进一步调整:

◆调整位置：单击选定元件，移动至合适位置

◆改变标号：双击进入属性对话框更改

◆显示节点编号以方便仿真结果输出：菜单Options/Sheet Properties/Circuit/Net Names，选择Show All

◆导线和节点删除：右击/Delete，或者点击选中，按键盘Delete键

5.电路仿真

基本方法:

◆按下仿真开关，电路开始工作，Multisim界面的状态栏右端出现仿真状态指示

◆双击虚拟仪器，进行仪器设置，获得仿真结果

6.输出分析结果

使用菜单命令Simulate/Analyses，以上述单管共射放大电路的静态工作点分析为例，步骤如下:

◆菜单Simulate/Analyses/DC Operating Point

◆选择输出节点1、4、5，点击ADD、Simulate

multisim12破解版如何汉化

从下在的压缩包中找到汉化包

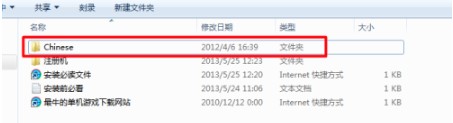

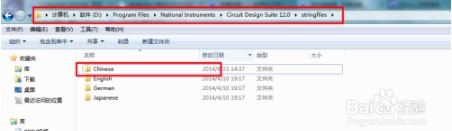

将“Chinese”复制到X:\Program Files\National Instruments\Circuit Design Suite 12.0\stringfiles其中“X”是你安装软件的磁盘号。如下图

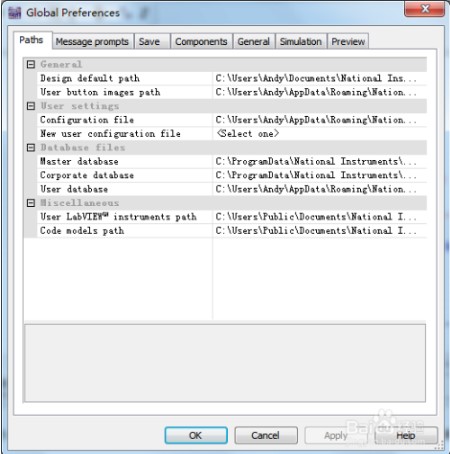

打开软件在菜单栏中选中“Options”点击“Global Preferences”。出现下图

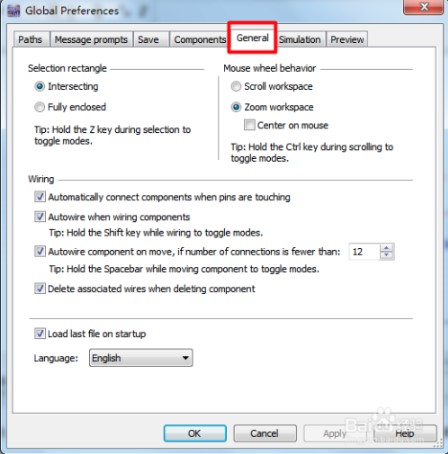

在面板中选择General一栏。如下图

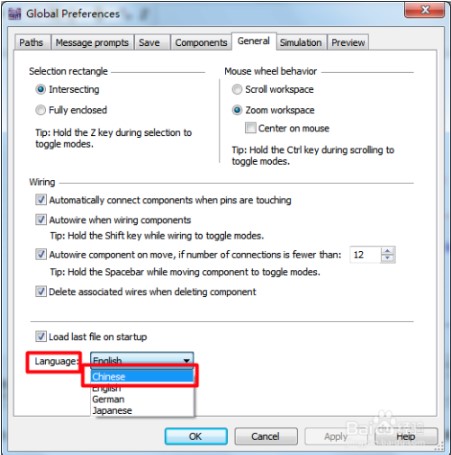

在面板中点击Language，然后在下拉菜单中选择Chinese，后点击确定即可。如下图所示

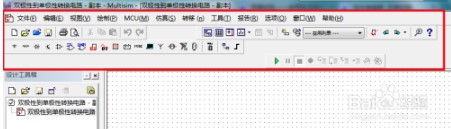

经过上面几个步骤即完成multisim汉化。设定后软件需要重启才能显示中文。如下图所示

multisim12破解版如何放置导线

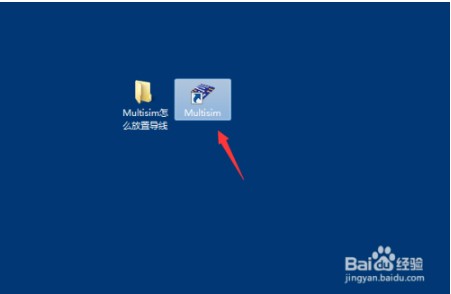

打开电脑，在桌面双击【Multisim】；

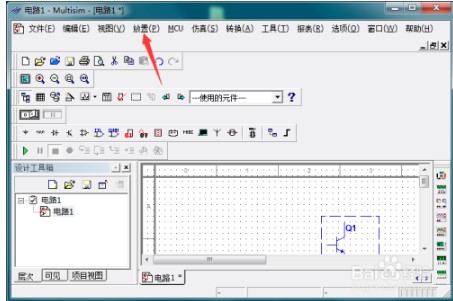

在菜单栏中点击【放置】；

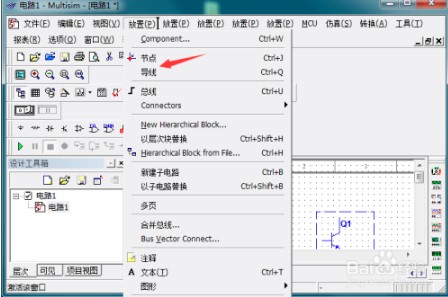

下拉菜单栏中点击【导线】；

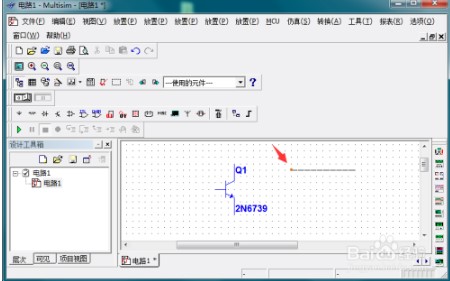

接着在画图面板中直接画即可；

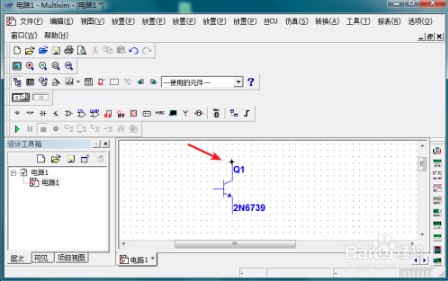

或者将鼠标放到元器件引脚上，变成黑色十字架即可画导线；

也可以按下键盘的快捷键【Ctrl+Q】。

multisim12破解版如何建立一个multisim仿真文件

打开multisim软件。

打开后，会出现下面界面。

这是仿真软件已经建立好了一个空白的文件，但是还没有完全建立成功。

我们需要配置相关的文件才可以的啊。

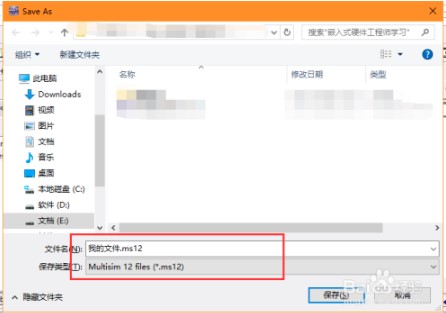

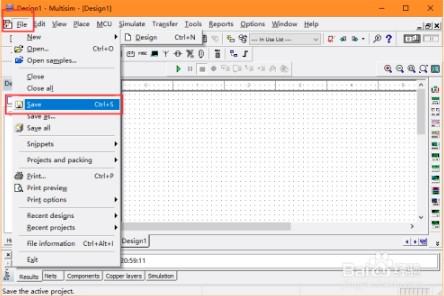

单击保存后，会出现下面的界面。

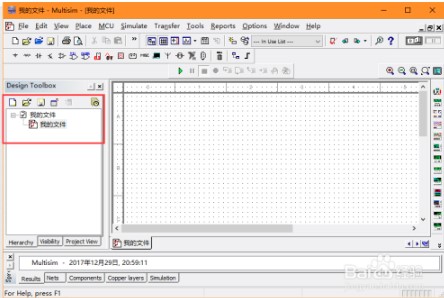

这样我们已经建立了一个文件了。

multisim12破解版软件特色

1.仿真模拟和数字应用的系统软件级闭环控制模拟仿真相互配合Multisim和LabVIEW能在设计过程中合理省时省力

2.全新升级的数据库查询改善包含了新的机电工程实体模型，AC/DC电源转化器和用以设计方案输出功率运用的电源开关方式开关电源

3.超过2,000个来自于亚诺德半导体，美国国家半导体，NXP和飞利浦等半导体厂商的全新数据库元件。

4.超过90个全新的引脚精确连接器使得NI硬件的自定制附件设计更加容易

小编测评

multisim12，是由美国国家仪器有限公司推出的一款以windows系统为基础的仿真工具！软件具有丰富的电子仿真分析能力，能够快速、轻松地的对电路进行模拟设计。multisim12软件主要用于板块的模拟以及数字电路板的设计操作，用户可以使用multisim交互式的进行电路原理图的搭建且可以对电路进行高度的仿真。.模拟和数字应用的系统级闭环仿真配合Multisim和LabVIEW能在设计过程中有效节省时间,.超过,000个来自于亚诺德半导体，美国国家半导体，NXP和飞利浦等半导体厂商的全新数据库元件。
