光行资源网提供PADS9.5破解下载,它是一款功能齐全、技术专业好用的PCB电子电路设计专用工具,这款软件选用了纯中文页面而且可以为客户给予手动式的操作流程,有关客户在这儿能够易如反掌的开展电路原理图、PCB图的设计方案实际操作,那样就可以非常好的达到有关电源电路技术工程师的应用要求。

PADS9.5破解版下载基本介绍

PADS汉语破译精简是一款十分?典的多用途PCB设计软件,这款软件聚集了Logic、 Layout和Router三大版块而且有着很强的程序流程兼容模式。有关客户在这儿能够开展数据信息传送、PCB设计、封?b库双层面的数据交换等一系列实际操作,那样就可以合理的提高有关客户的工作效能。

PADS9.5破解版下载特色介绍

1、兼容Protel设计

具备Protel设计转换器,可与Protel进行PCB设计和封装库的双向数据转换。

2、支持OrCAD原理图网表

可导入OrCAD原理图网表,在PCB设计过程中可与OrCAD原理图进行正反标注和交互定位。

3、兼容Expedition与BoardStation设计

具备与Expedition的双向接口,可以直接读取或保存为Expedition格式的HKP文件和BoardStation(prt/cmp/net/wir/tra/tch)文件。

4、提供与CadenceSpacctra PCB布线器的接口

具备Spacctra Link模块,可将当前设计文件导出至Spacctra布线器中。

5、提供CAM350接口

集成了CAM加工软件的接口,可以直接启动CAM350,将当前设计生成光绘、钻孔数据传至CAM350中进行处理。

6、提供AutoCAD接口

支持AutoCAD的DXF文件格式,可以导入AutoCAD环境下的机械框图作为设计边框,也可将PCB设计导出至AutoCAD中进行标注处理等。

7、提供ProE接口

PADS Layout(PowerPCB)支持ProE格式的双向接口。

PADS9.5破解版下载怎么测量距离

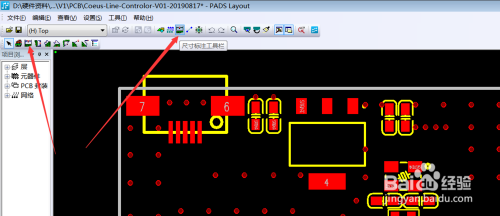

第一步:首先打开PCB工程文件,然后单击工具栏里面的【尺寸标注工具栏】的图标,再单击【水平】测量图标,如图所示。

怎么测量距离1

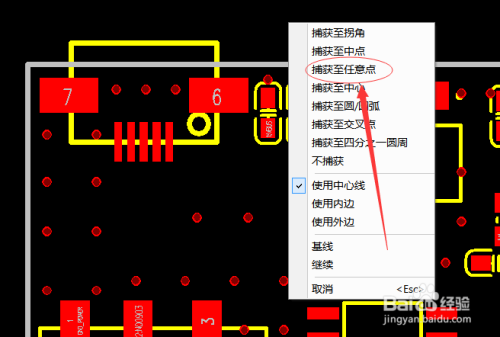

第二步:单击一下鼠标【右键】,选择【捕获至任意点】选项,如图所示。

怎么测量距离2

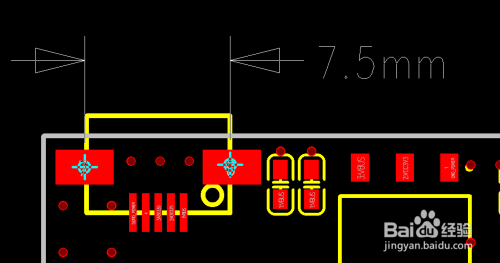

第三步:鼠标【左键】分别单击选中两个焊盘,然后拖动鼠标即可拉出测量的标注尺寸,如图所示。

怎么测量距离3

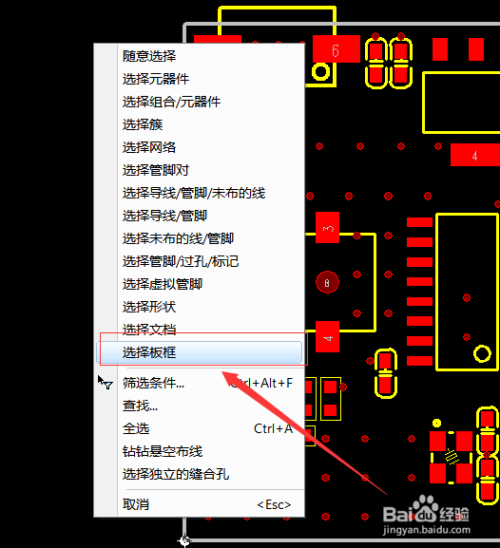

第四步:退出水平测量状态,然后单击鼠标【右键】,选择【选择板框】选项,如图所示。

怎么测量距离4

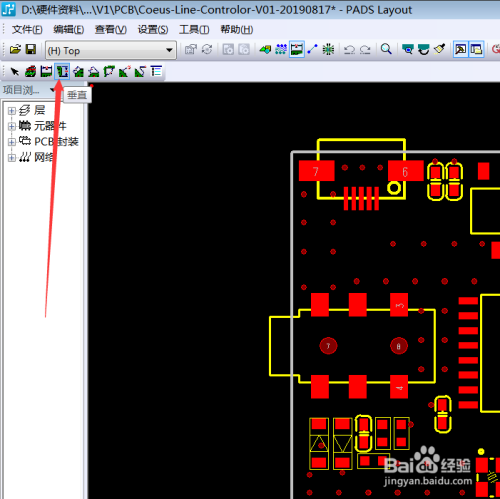

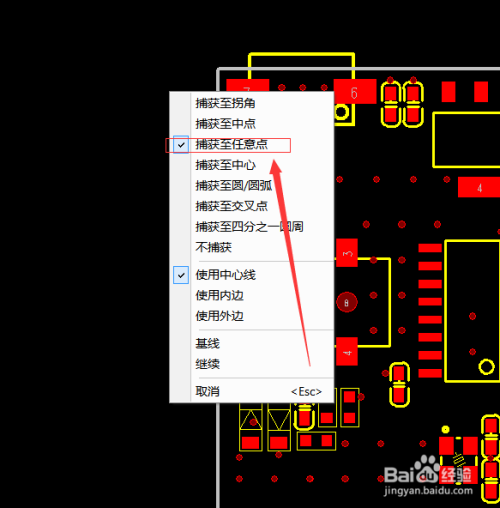

第五步:单击【垂直】测量工具选项,如图所示一。然后单击鼠标【右键】,选择【捕获至任意点】,如图所示二。

怎么测量距离5

怎么测量距离6

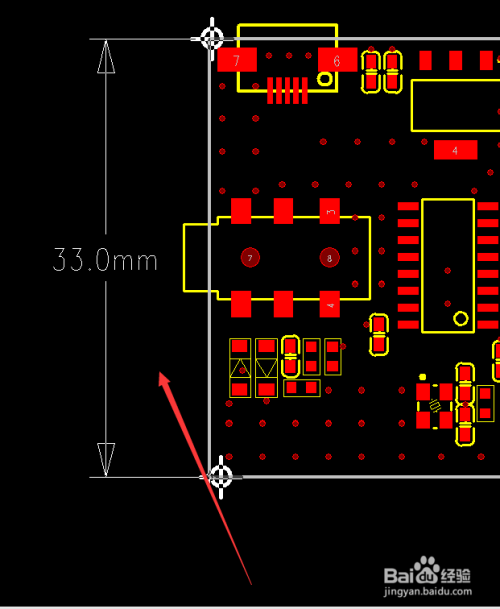

第六步:鼠标【左键】分别单击选中上下两边的板框,如图所示,即可测量出PCB板的宽度。

怎么测量距离7

PADS9.5破解版下载设置room规则

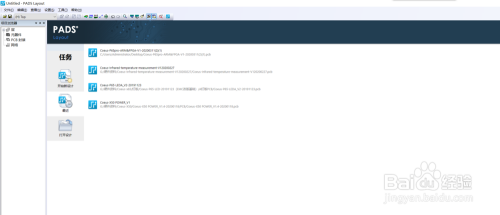

1、打开PADS VX2.4软件,新建一个PCB工程,如图所示。

设置room规则1

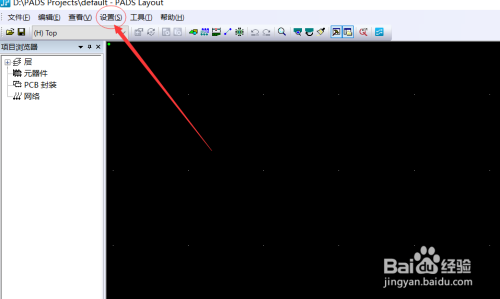

2、在工具栏里面单击【设置】选项,然后单击【设计规则】选项,如图所示。

设置room规则2

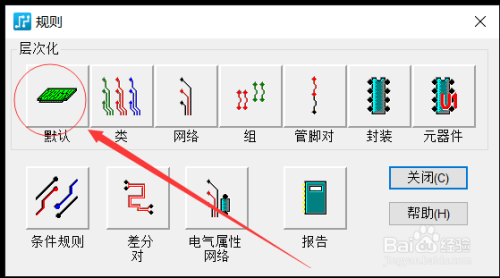

3、在规则对话框里面单击【默认】选项,如图所示。

设置room规则3

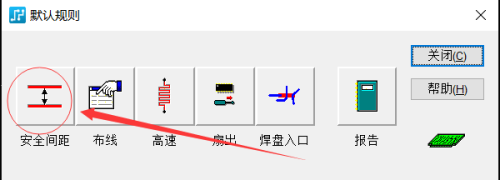

4、在默认规则设置对话框里面单击【安全间距】选项,如图所示。

设置room规则4

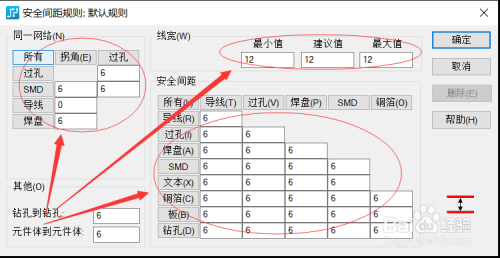

5、在安全间距设置对话框里面修改相应的【线宽】、【间距】等参数,单击【确定】退出即可,如图所示。

设置room规则5

PADS9.5破解版下载常见问题

PADS 如何import Orcad 的netlist?

Orcad中的tools->create netlist,other的formatters选取padpcb.dll,再将其后缀名.net改为.asc即可。

在PADS 中如何删层?

4.0 以下的版本不可直接删层,可将不需要的层上的资料删掉,出gerber时不用出就好了;4.0 以上版本的可直接修改层数。

PADS 中如何开方槽?

4.0 以上版本的可在编辑pad中选择slot parameters 中slotte来进行设置,但只能是椭圆形的孔;也可在机械层直接标示。

在PADS 中如何将其它文件中相同部分复制到新的文件中?

可用以下部骤:

第一,在副图选择要粘贴的目标,按右键选择make reuse ,弹出一个菜单随变给个名字,ok 键即可。生成一个备用文件。

第二,在按右键选择reset origin (产生选择目标的坐标)将鼠标移到该坐标上可以坐标值(在窗口的右下角处)。

第三,调出主图,将板子的格点改为;1”mil。按make like reuse 键,打开第一步生成的文件后,用;S”命令敲入第二步生成的坐标。按左键确定。在贴完后,在按鼠标右键点击break origin。弹出一个窗口按;OK”即可。

如何在PADS中加入汉字或公司logo?

将公司logo或汉字用bmp to pcb将。bmp档转换为protel的。pcb格式,再在protel中import,export *.dxf文?n,在PADS中import即可。

PADS9.5破解版下载功能介绍

1、Shell :软件基本操作环境(图形界面),支持不超过任意规模的复杂PCB设计;

2、PCB Editor:基本PCB设计模块,包括手工布局布线、设计规则校验(DRC)、手工敷铜、工程修改命令(ECO)、焊盘及过孔库编辑、Gerber数据输出等功能;

3、Library Module:元器件库管理模块,支持对库文件的添加、删除,以及对库中元器件封装符号的添加、删除、编辑等操作,支持从PCB文件创建库文件的功能;

4、DXF Link:DXF格式文件的双向转换接口,可以导入在AutoCAD等机械软件中绘制的PCB板框,也可将当前PCB设计导出为DXF格式数据;

5、CCT Link:与Cadence Specctra PCB布线器进行数据转换的接口;

6、On-Line Design Rule Checking:实时设计规则检验模块,可以对设计者的操作进行实时监控,及时阻止可能违背线长、线宽、间距等设计规则的操作。设计者可根据需要启动/终止On-Line DRC;

7、Auto Dimensioning:自动尺寸标注模块,提供符合国际标准的自动尺寸标注功能,标注内容可以为元器件或PCB板框等设计内容的长度、半径、角度等参数;

8、Split Planes:电源层网络定义与分割模块,提供根据PCB板框创建敷铜边框、敷铜边框定义、电源分割等功能,支持电源网络嵌套;

9、CAM Plus:自动装配数据输出模块,支持Dyanpert、Universal、Phillips等格式的自动贴片插片机器;

10、Cluster Placement:自动布局模块,可将PCB上的所有元器件按照电路关系定义为不同模块,实现整个模块的集体移动、旋转等布局操作,支持自动布局;

11、Assembly Variants:生产料表的变量管理模块,支持从一个PCB设计衍生出不同规格的生产料表,以适应不同档次、型号产品备料、加工的需要,可以设置PCB上不同元器件的安装与否、替换型号等选项;

12、Physical Design Reuse (PDR):设计复用模块,支持对经典电路PCB模块的保存及在不同设计中重复调用,执行设计复用时,软件会自动检验当前原理图设计对复用模块中的元器件位号自动更新,保证复用前后原理图与PCB数据的一致性;

13、DFF Audit:可制造性检验模块,检查PCB上容易引起焊接搭桥、酸角(Acid Trips)、铜条/阻焊条(Copper/SolderMask Slivers)、孔环(Annular Ring)等制造障碍的设计细节;

14、Enhanced Analog Tool Kit with Array Placement:模拟PCB设计工具包,包含单/双面PCB设计中常用的跳线(长度/角度可变)、泪滴(直线/凹面泪滴,尺寸可变)、异形焊盘等功能,以及圆形PCB设计中常用的极坐标布局、多个封装同步旋转、任意角度自动布线等功能;

15、PADS Router ( FIRE ) :快速交互式手动布线器,可以对任意规模的复杂PCB使用交互式布线功能,支持总线布线、自动连接、布线路径规划、布线形状优化、动态布线/过孔推挤、自动居中、自动调整线宽等功能;

16、PADS Router HSD ( FIRE HSD ) :快速交互式手动高速布线模块,支持差分对信号、交互式蛇形线、定长/限长信号、延时匹配组进行交互布线,

17、Enhanced DFT Audit:高级PCB可测试性检验模块,可以自动为PCB上所有网络添加测试点,并优化测试点布线,对于无法测试的网络进行标注。支持PCB的ICT(In Circuit Testing)自动测试设备,可以输出符合IPC标准的测试点数据;

18、Advanced RuleSet:高级设计规则定义模块,包括层次式设计规则定义、高速设计规则定义及信号阻抗与延时计算。 通过此模块可以为PCB设计构造多级约束,如不用类型的网络、管脚对(PinPair)和封装可以使用不同的布局布线规则;可以进行差分对、限制最大串扰阻抗、定长/限长信号及延时匹配组、同一网络在不同层为实现阻抗连续而进行自动调整线宽等设计规则的定义;也可以计算PCB布线的阻抗与延时;

19、IDF ( ProE ) Link:三维机械设计软件ProE的双向数据转换接口,可以将PCB设计文件导出至ProE中,察看PCB设计的立体显示效果,也可以导入在ProE中修改的元器件平面尺寸、高度等参数;

20、PADS Autorouter (BlazeRouter) :智能自动布线器,可对任意多层的复杂PCB进行自动布线、布线优化、元件扇出 及过孔优化等操作。

亮点作用

PADS9.5!这是一款功能强大、专业实用的PCB电子设计工具,这款软件采用了纯中文界面并且能够为用户提供傻瓜式的操作步骤,相关用户在这里可以轻而易举的进行原理图、PCB图的设计操作,这样就能够很好的满足相关电路工程师的使用需求。Shell :软件基本操作环境(图形界面),支持不超过任意规模的复杂PCB设计;,Library Module:元器件库管理模块,支持对库文件的添加、删除,以及对库中元器件封装符号的添加、删除、编辑等操作,支持从PCB文件创建库文件的功能;
