Altium Designer 10破解版下载

Altium Designer 10安卓版百度云盘是一款专业能力很强的多用途电路原理软件，这款软件聚集了大量方便快捷的电路原理作用而且可以为客户给予一系列十分详细的方案设计，那样就可以大大的提高有关客户的工作效能。此外，该软件还有着十分简单明了的操作面板，每一位客户都可以轻轻松松入门。

光行资源网提供Altium Designer 10破解下载，它是一款功能齐全、技术专业好用的电路原理软件，这款软件非常好的将电路原理图设计方案、电路设计、PCB制作编写等技术性聚集在一起，随后客户就可以立即在这儿依照手动式的流程开展设计流程，那样必然可以大大的提高有关客户的工作效能。

Altium Designer 10破解版百度云怎么设置中文

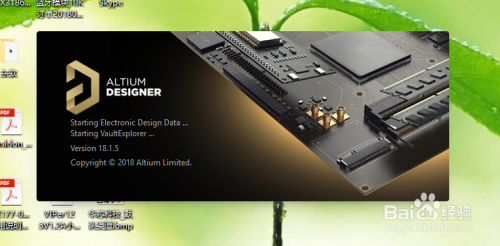

首先打开AD软件，正在启动耐心等待。。

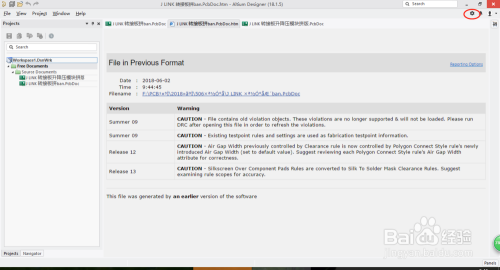

现在打开了AD软件，点击右上角的设置图标

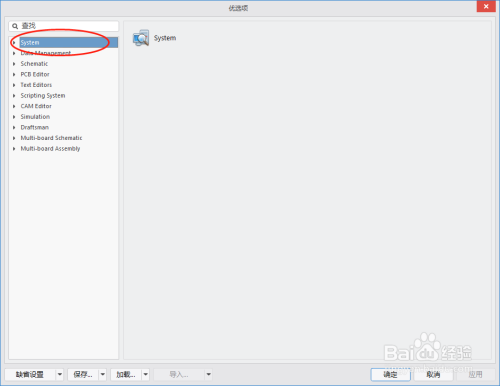

现在弹出了设置对话框，点击;System”

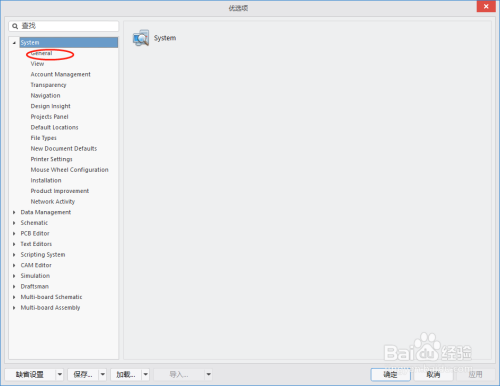

在弹出的下拉菜单，点击;General”

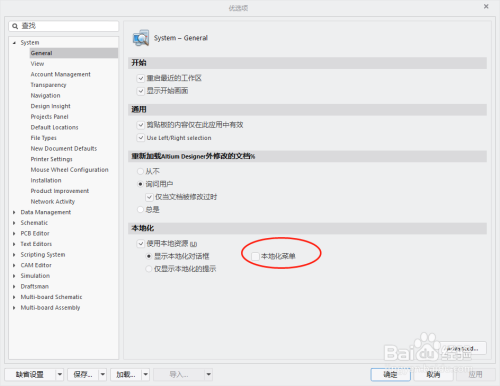

点击本地化菜单，现在点击勾选;本地化菜单”

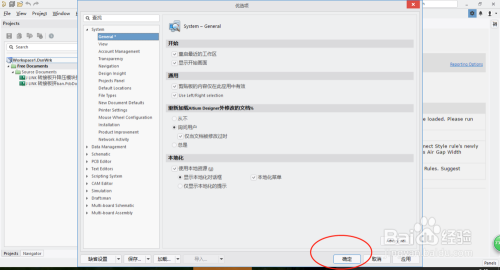

设置完成，点击;确定”

现在就可以看到了汉化版的菜单了

怎么画元件

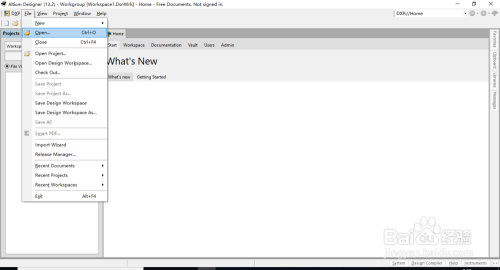

打开软件，点击File并选中下拉列表中的Open。

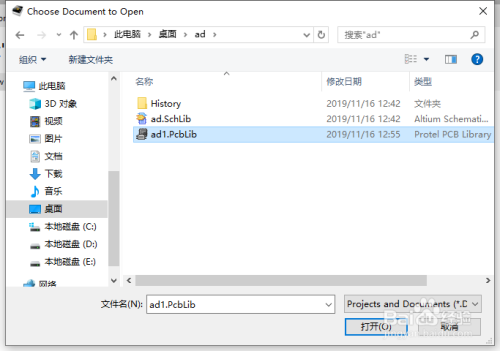

从路径中选择自己的封装库，打开。

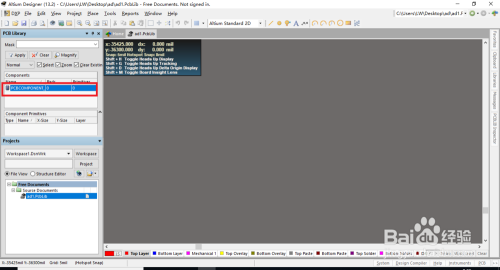

打开库后有一个默认名字的封装文件。我们也可以点击Tools下的New Blank Component,自己添加一个新文件。这里我们直接用默认的封装文件，在名字上双击。

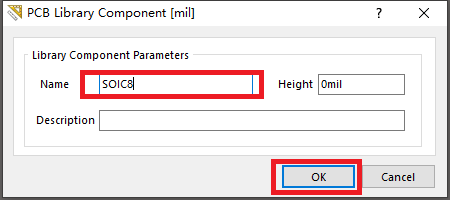

为新建的封装文件修改一个名字。其他参数可以根据需要自己添加，然后点击OK。

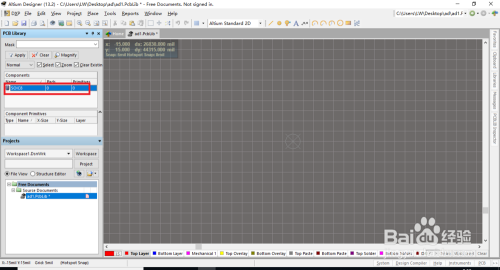

这时我们看到，封装文件的名字已经根据我们的修改而改变。

Altium Designer 10破解版百度云常见问题

1. 往PCB添加原理图的时候Design下的Update Schematic命令为灰色？

解决：

因为没建立项目组文件，点击file- new-project-PCB Project，把两个文件加进来就可以了。

2. 在原理图编译时出现:floating net label ****的警告信息

解决：

意思是某个网络标签没有放置好还在漂浮(应该连接在导线或者引脚上面).   在放置网络标签时,当光标捕捉到导线时,光标上显示红色星行标签,此时单击鼠标放置。

3. Altium Designer如何修改PCB板子的尺寸形状（不变动元件的布局）

解决：

Design----Board Shape------Redefine Board Sharp，之后从新画取即可。

4.  Altium Designer 补泪滴没效果怎么办?选择补泪滴，没有效果，选择强制补泪滴的时候有效果，但是会出现淡绿色的区域，同时Altium Designer提示<10mil。

解决：

可能是先敷铜后添加的泪滴，正确的顺序是先添加泪滴后敷铜，之后就不会出现<10mil的提示。

Altium Designer 10破解版百度云功能特点

【设计数据和发布管理设计数据管理系统】

Altium Designer 的统一平台 – 用一个统一的数据模型来代表所设计的系统 – 已被有效地运用，而且已有效地解决了在确保不断增长的产品性能增强和革新的要求的同时，提供更高的数据完整性的问题。其结果是一个设计数据管理模式的执行，允许关于设计世界和最终负责构建实际产品的供应链这二者之间的链接进行正式的定义。统一的数据模型会将设计数据映射到供应链将实际构建的特定的产品条目（裸装配板）。

【Updated in Beta 4】

对于那些需要用到RF和几G频率数字信号的PCB设计，您现在可以直接从PCB编辑器导出您的PCB文档到一个 Ansoft Neutral文件格式，这种格式可以被直接导入并使用 Ansys' ANSOFT HFSS? 3D Full-wave Electromagnetic Field Simulation软件来进行仿真。 Ansoft 与Altium合作提供了在PCB设计以及其电磁场分析方面的高质量协作能力。

【导出到 SiSoft Quantum-SI】

Altium Designer 的 PCB编辑器支持保存PCB设计时同时包括详细的层栈信息以及过孔和焊盘的几何信息，并保存为CSV文件，该文件可用于 SiSoft 的 Quantum-SI 系列信号完整性分析软件工具。 SiSoft 与 Altium 合作特别为Altium Designer的用户提供了最理想的 Quantum-SI 可接受的导入格式。

【PCB 3D 视频】

为了提供对于您的PCB板的更为生动和更为有用的文档， Altium Designer 的 Release 10 提供了生成PCB 3D视频文档的功能。 从您的主管那边所看到的PCB 3D视频的内容，就是简单的一系列关于您的PCB板3维画面的快照截图，类似于关键帧。对于这一系列按顺序排列的每一个后来的画面关键帧，您都可以调整其缩放程度，平移或者旋转，调整这些所有相对之前的关键帧的设置。输出时，画面帧的顺序采用强大的多媒体发布器导出为视频格式 – 一个可配置的输出媒介被单独添加到 Release 10 以用于生成PCB 3D 视频。 其结果就是一系列画面帧按顺序平滑地内插到关键帧系列。

【统一的光标捕获系统】

Altium Designer 的 PCB编辑器已经有了很好的栅格定义系统 – 通过可视栅格，捕获栅格，元件栅格和电气栅格等等都可以帮助您有效地放置您的设计对象到PCB文档。随着Altium Designer 10 的发布，该系统已休整并且伴随着统一的光标捕获系统软件的来临做到一个新的水准。该系统软件汇聚了三个不一样的分系统，一同推动并做到将光标捕获到最甄选的座标集：客户可定义的栅格，直角坐标系和极坐标系中间可依照爱好挑选；捕获栅格，它能够随意地放置并给予随时随地由此可见的针对对象排序开展参照的案件线索；及其提高的对象捕获点，促使放置对象的情况下全自动精准定位光标到根据对象网络热点的部位。依照您感觉适合的方法，应用这种作用的组成， 可保证您轻轻松松地拿下在PCB工作区域放置和排序您的对象！

【PCB 中类的结构】

在将设计从原理图转移到PCB的时候，Altium Designer中已经提供了对于高质量，稳定的类（器件类和网络类）创建功能的支持。Release 10 将这种支持提升到一个新的水平，可以在PCB文档中定义生成类的层次结构。从本质上讲，这使得您可以按照图纸层次将元件或网络类组合到从那张图纸生成的一个母类，而这个母类本身也可以是它上面的一个母类的子类，如此一路到您的设计中的顶层图纸。而顶层生成的母类（或叫特级类）从本质上来讲即是类的结构层次的源头。这些所有生成的母类都被称为结构类。结构类，不仅允许在PCB领域中对原理图文档结构进行繁衍和高级导航 ，而且也可用于逻辑查询，例如，设计规则的范围，或者设置条件进行过滤查找。

【设计协作】

喜欢进行协同PCB设计，多个设计师可以同一时间对同一电路板进行工作，然后把他们的结果合并在一起的想法？ Release 10 带来了真正的PCB设计过程中的协作。通过新的协作，比较和合并面板您会了解你的PCB板当前的状态，与您的协作同伴的结果进行比较。点击面板上的命令来显示差异，然后使用差异映射图得到关于谁在板上做了些什么的整体视图。在映射图中进行点击以所放到您感兴趣的区域，然后在工作区中使用右键单击命令来保留您的更改，或拖拽其他人所做的更改到您的PCB板。甚至还有一个自动命令，可以自动集成所有的与您的板子的当前版本不相冲突的更改 ，并且带来大量来自其他设计师的布线成果。当您一切准备就绪，可以将更新保存下来，并提交回储存库。每个设计师还可以定义工作区域，确保每个人都知道其他人在哪一块工作，以及不能在哪一块工作。

【对于 Atmel Touch Controls 的支持】

随便看一下如今任何最新的电子产品，您也许会发现一个很酷的用户界面 - 如按钮，滑条和滚轮等等触摸感应控制块。为了适应您的电子产品中对这种控制块的使用，Altium Designer 10 提供了在您的PCB中创建平面电容性的传感器模式的支持，用于 Atmel? QTouch? 和QMatrix? 传感器控制器。

【增强的多边形铺铜管理器】

Altium Designer 的Release 10 中的多边形铺铜管理器 对话框提供了更强大的功能性增强，提供了关于管理您的PCB板中所有多边形铺铜的附加功能。这些附加功能包括创建新的多边形铺铜，访问对话框的相关属性和多边形铺铜删除，等等都可以在这里进行操作，全面地丰富了多边形铺铜管理器对话框的内容。

软件特色

Altium Designer 0百度云是一款专业性极强的多功能电路设计软件！这款软件汇聚了海量便捷的电路设计功能并且能够为用户提供一系列非常完整的设计方案，这样就能够大大提升相关用户的工作效率。另外，该软件还拥有非常简洁明了的操作界面，每一位用户都能够轻松上手。【设计数据和发布管理设计数据管理系统】,【Updated in Beta 4】
