草图大师(SketchUp)v8.0

光行资源网提供的草图大师是一款十分优异的3D建模软件，现如今它早已出到第8版，相比上代开展了特性与作用上的提升，让实际操作更便捷，更舒服。根据该软件，客户能够在线生成有关的3D实体模型，进而让您能够更为形象化的来开展查询。而且您在制做进行后还能够导出来查询，有利于您能够一键来开展共享、应用。

针对许多 学习培训工程建筑的客户而言，草图大师(SketchUp)的作用十分强劲，操作方法简易，是十分非常值得强烈推荐的三维建模软件，它拥有丰富多彩的扩展软件，大大的健全了软件的作用，能很便捷的运用在工程建筑，整体规划，园林景观，园林景观，及其工业产品设计等行业。

【草图大师软件特点】

1、独特简洁的界面，可以让设计师在短期内掌握软件。

2、适用范围广阔，可以应用在建筑，规划，园林，景观，以及工业设计等领域。

3、方便的推拉功能，设计师通过一个图形就可以方便的生成3D模型。

4、快速生成任何位置的剖面，使设计者清楚的了解建筑的内部结构。

5、与AutoCAD，Revit,3DMAX，PIRANESI等软件结合使用，快速导入和导出DWG,DXF,JPG,3DS格式文件，实现方案构思，效果图与施工图绘制的完美结合，同时提供与AutoCAD和ARCHICAD等设计工具的插件。

6、自带大量门，窗，柱，等组件库和建筑肌理边线需要的材质库。

7、轻松制作方案演示视频动画，可以全方位表达设计师的创作思路。

8、具有草稿，线稿，透视，渲染等不同显示模式。

9、准确定位阴影和日照，设计师可以根据建筑物所在地区和时间实时进行阴影和日照分析。

10、简便的进行空间尺寸和文字的标注，并且标注部分始终面向设计者。

【草图大师快捷按键】

快捷键：

显示/旋转鼠标中键

显示/平移Shift+中键

编辑/辅助线/显示Shift+Q

编辑/辅助线/隐藏Q

编辑/撤销Ctrl+z

编辑/放弃选择Ctrl+T;Ctrl+D(用林京的快捷键)

文件/导出/DWG/DXFCtrl+Shift+D

编辑/群组G

编辑/炸开/解除群组Shift+G

编辑/删除Delete

编辑/隐藏H

编辑/显示/选择物体Shift+H

编辑/显示/全部Shift+A

编辑/制作组建Alt+G

编辑/重复Ctrl+Y

查看/虚显隐藏物体Alt+H

查看/坐标轴Alt+Q

查看/阴影Alt+S

窗口/系统属性Shift+P

窗口/显示设置Shift+V

工具/材质X

【草图大师安装方法】

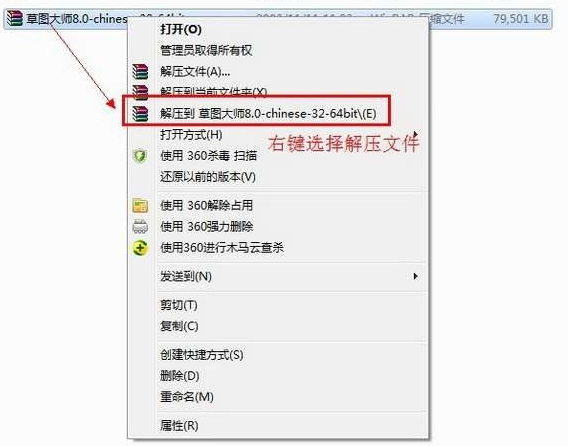

首先从本网站进行下载，把下载的草图大师【google SketchUp pro】8.0文件包解压出来

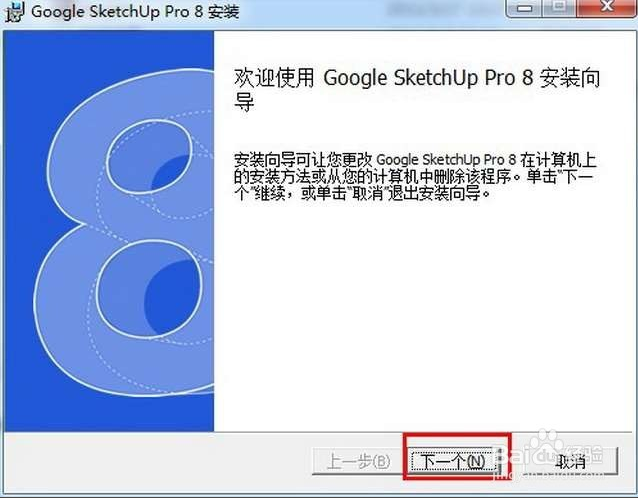

安装向导，点击“下一个”

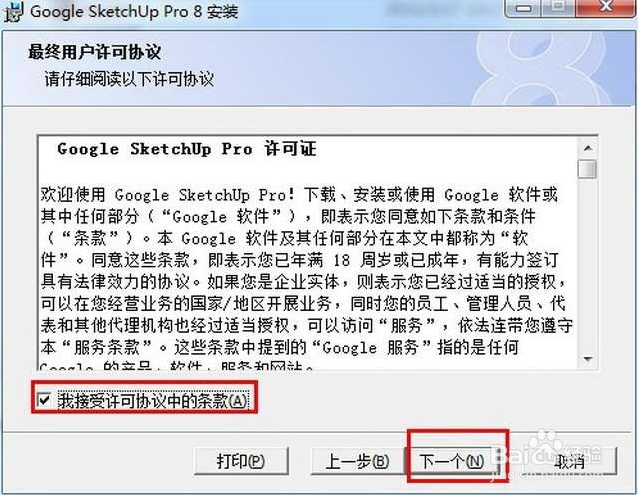

许可协议界面，勾选“我接受”在点击“下一个”

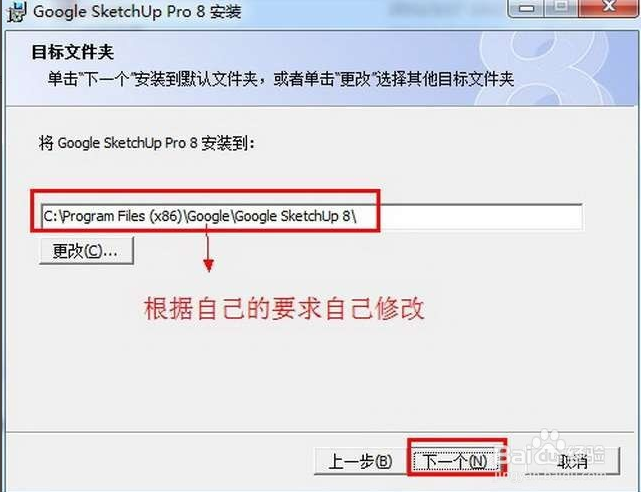

安装设置

根据自己的要求自己选择，这里我保持默认。

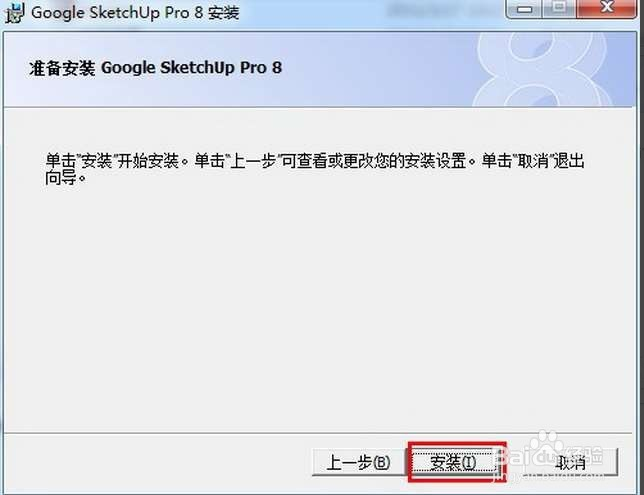

点击“安装”，开始安装草图大师【google SketchUp pro】8.0

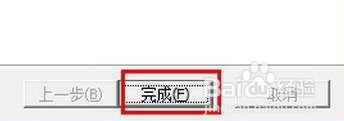

点击“完成” ，草图大师【google SketchUp pro】8.0安装完成

打开软件，双击打开即可使用 。

草图大师【google SketchUp pro】8.0安装完成。



【草图大师使用方法】

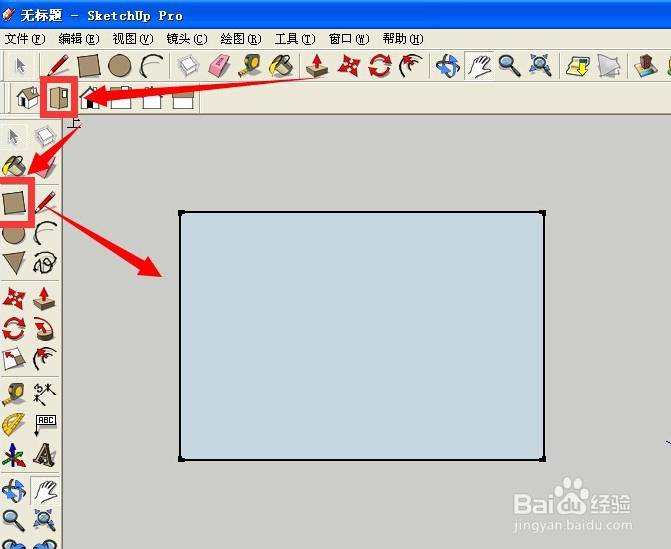

打开sketchup8.0在顶视图下点击矩形工具 绘制一个矩形 并设置尺寸 效果及步骤如下箭头所示

按住鼠标滚轮 向上拖动界面 使得变成透视图效果 点按推拉工具 向上拖出高度 并设置高度 按回车结束 方法步骤如下箭头所示

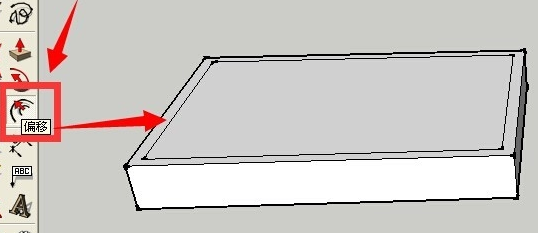

用偏移工具在箭头所示面建立一个偏移 并设置偏移量 点按回车结束设置 步骤效果如下所示

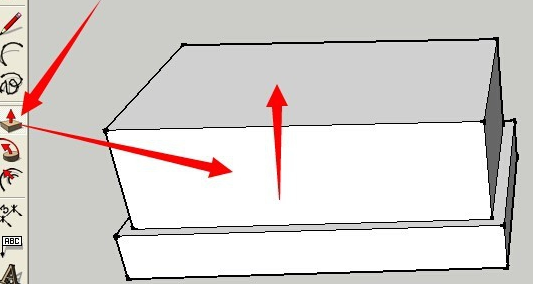

然后再次用推拉工具 拖出推拉的高度 直接点击键盘设置推拉高度 然后按回车 效果如下

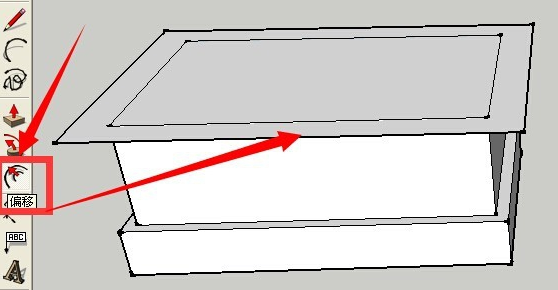

再次选中偏移工具 鼠标点击顶面 并拖动出一个向外的偏移 键盘设置偏移量后点按回车确定

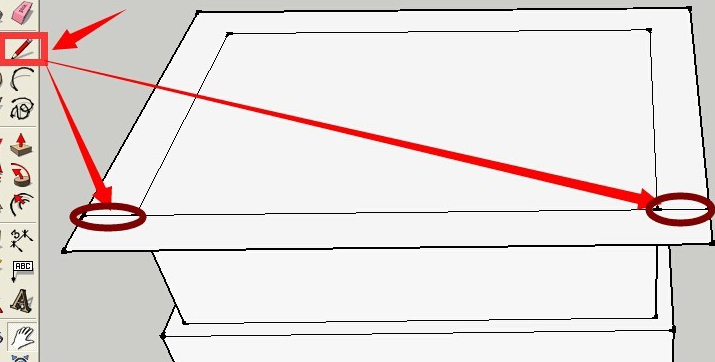

用直线工具 为偏移前的一个边补线 延长至片以后的位置 效果和步骤参见下图所示

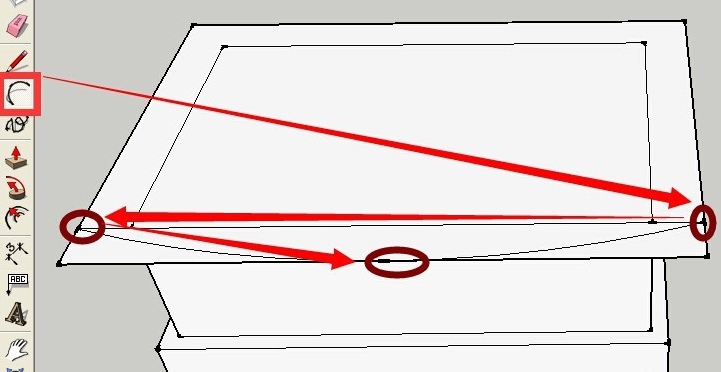

用圆弧工具先后点按箭头所示的两点 然后在单击最后一个箭头所示的位置 形成一个圆弧 效果如下图所示

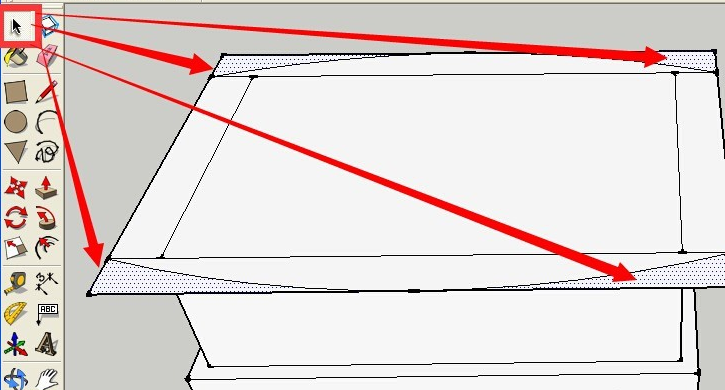

点按选择工具 用选择工具框选需要删除的区域 然后点按delete键 删除需要删除的部分 效果如下所示

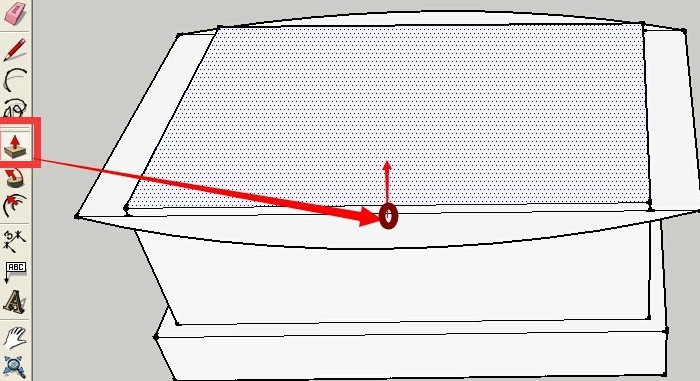

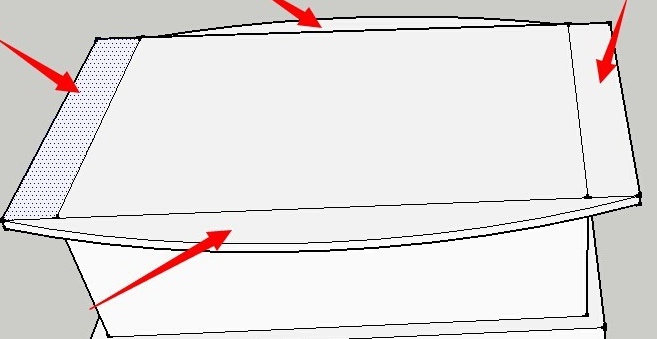

删除后的效果如下 点按推拉工具 再次用推拉工具推拉出一个向上的高度 效果如下所示

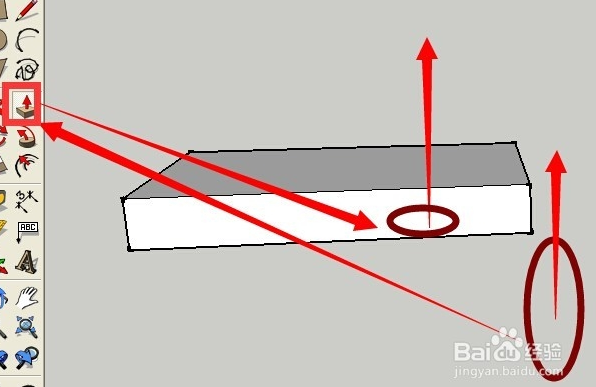

其他边缘位置双击即可实现快速推拉到高度一致的位置 效果如下图所示

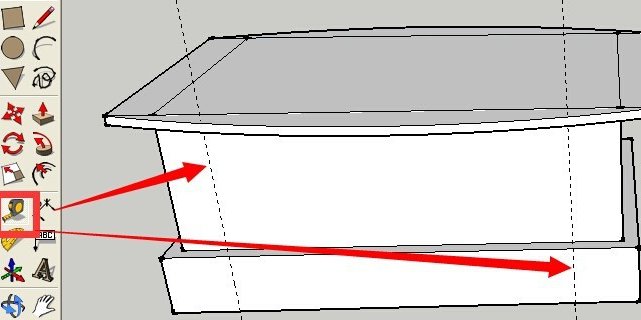

点按辅助线工具 然后点击第一个端点 再点击第二个端点 输入数据回车 再次点击第一个点 拖动出辅助线

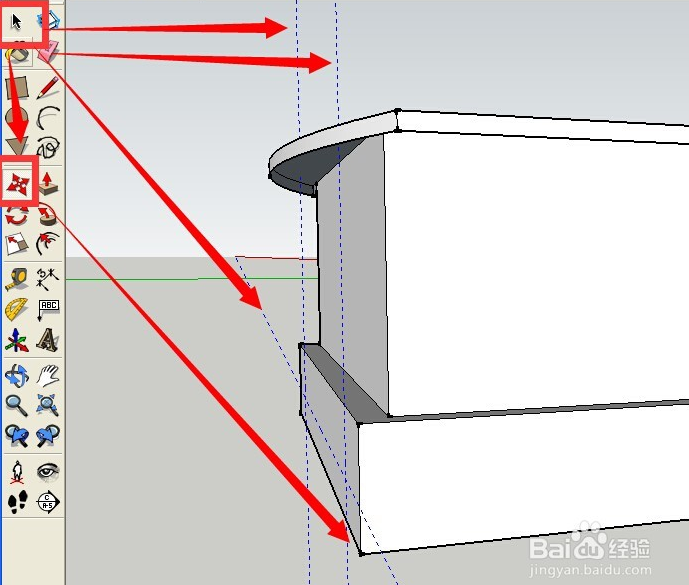

选择工具选中三条辅助线 然后移动工具下点按某个端点 将端点拖动到背面 效果如下图

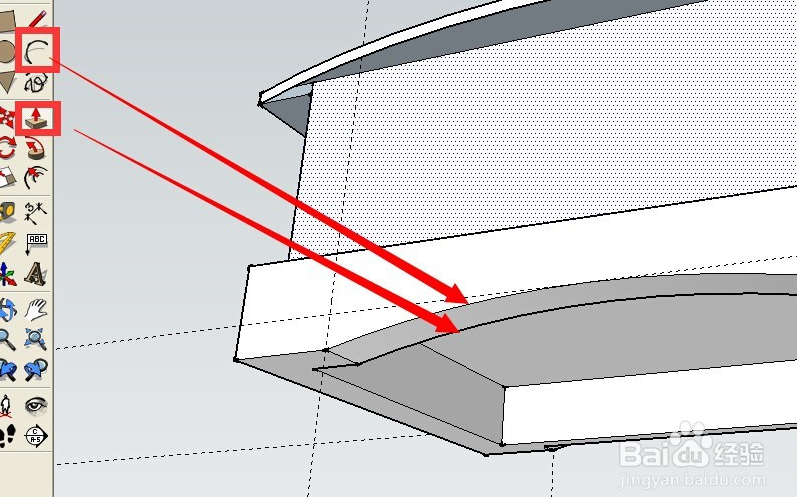

再次用圆弧工具盒推拉工具按前面的操作一遍后面 效果如下

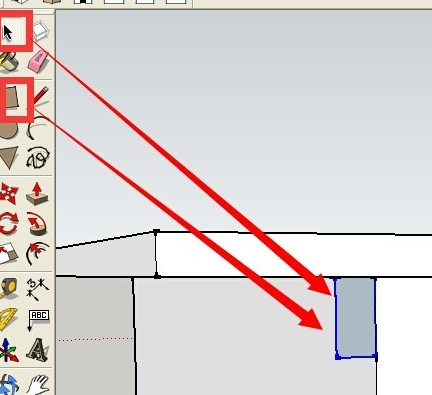

通过矩形工具建立一个矩形 然后在选择工具将矩形建立为组

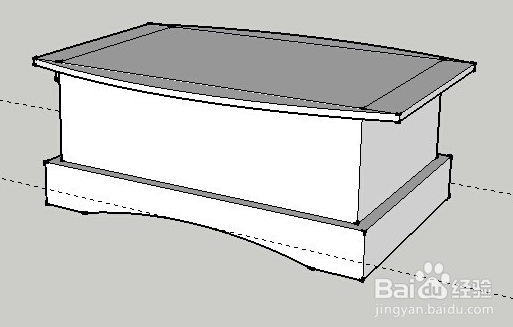

在另一侧做同样的操作 最终效果如下

【草图大师功能介绍】

绘制、修改、测量、旋转、缩放和移动几何图形。

使用正确的尺寸，用文本工具传达这些数据。放置剖面以查看模型内部并进行相应处理。

在模型中添加砖、木、木瓦、玻璃等预制纹理，或制作新纹理。

在模型中添加木、汽车、门、窗、人物等预制组件，或制作新组件。

制作名为动态组件的自定义智能对象。

对表面进行软化和光滑处理。

为地球上的任一位置投射实时阴影(现已取消)。'

模拟摄影机的机位。

执行演练。

制作演示游览。

使用有机建模（沙盒）。

导入 2D 图像：

JPEG 图像 (.jpg)

便携式网络图形 (.png)

标签图像文件 (.tif)

Targa 文件 (*.tga)

Windows 位图 (.bmp)

软件亮点

草图大师，是一款非常出色的3D建模软件！如今它已经出到了第8版，相较前代进行了性能与功能上的优化，让操作更方便，更舒适。通过该软件，用户可以在线制作相关的3D模型，从而让您可以更加直观的来进行查看。并且您在制作完成后还可以导出查看，便于您可以一键来进行分享、使用。绘制、修改、测量、旋转、缩放和移动几何图形。,放置剖面以查看模型内部并进行相应处理。
