proteus8.6破解版下载安装

proteus8.6百度云盘免费下载，它是一款十分知名的EDA专用工具，能够协助客户开展电路设计设计方案及其虚似模型仿真的设计方案，根据它能够更省时省力的开展单片机设计的设计开发，并且该版本号适用STM32 Cortex-M3系列的模拟仿真，保证将电路设计软件、PCB设计软件和虚似模型仿真软件三合一。

proteus8.6为客户给予了丰富多彩的期间库，让你能便捷建立新正本，并且还有着智能化的联线作用，让你能简单的联接输电线，极大地减少制图?r间。

proteus8.6安装教程

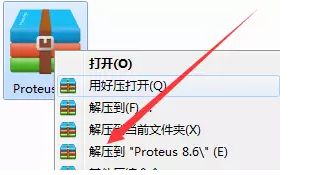

右击软件压缩包选择解压到;Proteus8.6”。

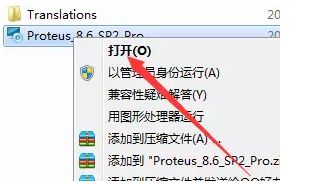

在解压文件夹中找到Proteus_8.6_SP2_Pro，右击打开。

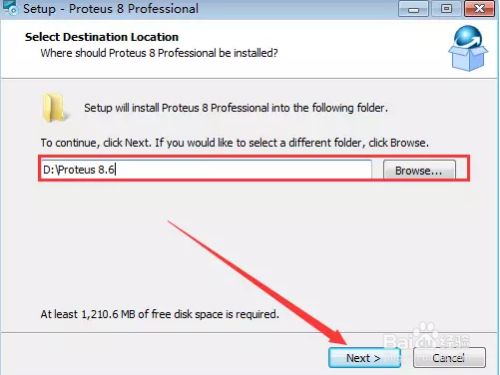

点击Browse更改安装路径，建议安装在除C盘以外的磁盘，可以在D盘或者其他盘新建一个Proteus 8.6文件夹，然后点击Next。

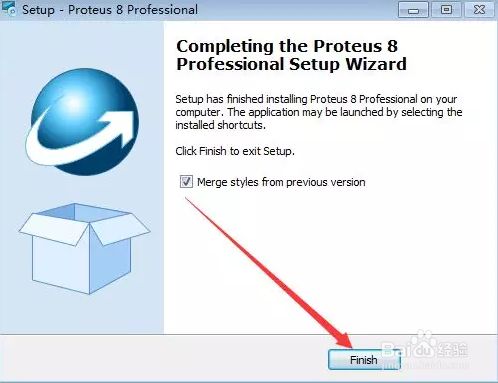

点击Next，点击Finish

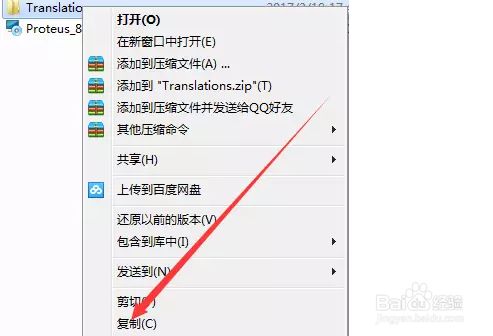

在解压文件夹中找到Translations文件夹，鼠标右击选择复制。

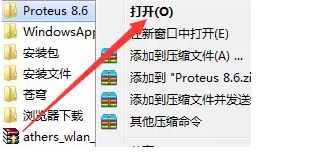

在D盘中找到Proteus 8.6，右击打开。

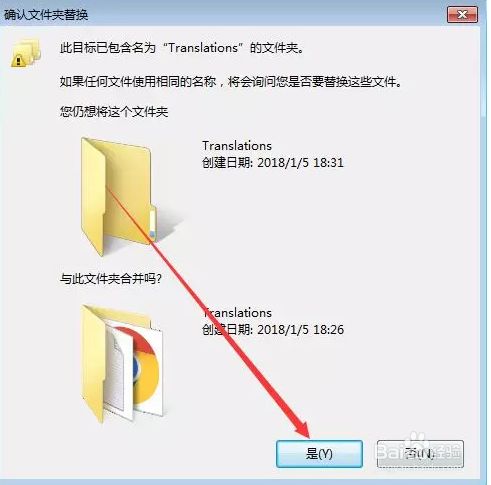

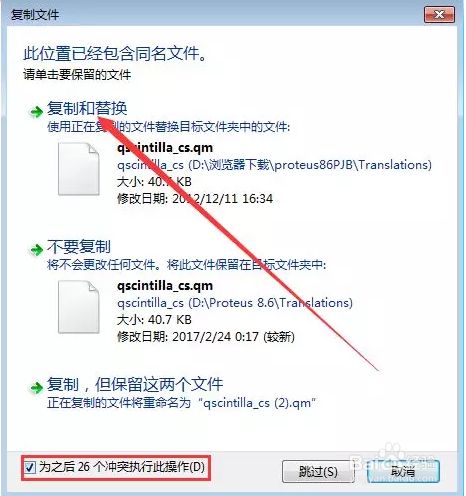

在空白处，鼠标右击选择粘贴。点击是，勾选为之后26个冲突执行此操作，然后点击复制和替换。

在桌面找到Proteus 8Professional，右击打开。安装完成。

proteus8.6使用教程

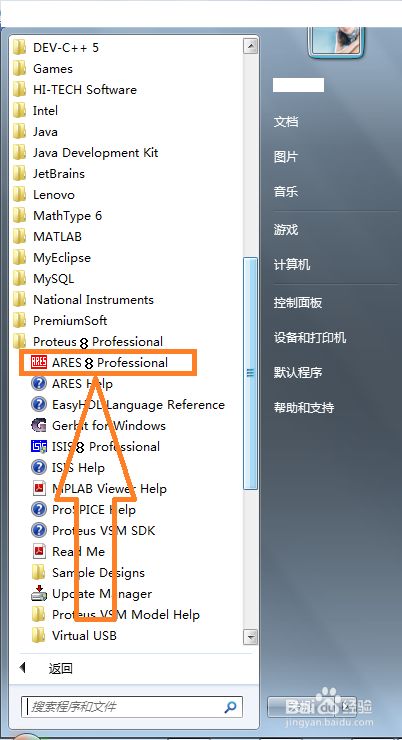

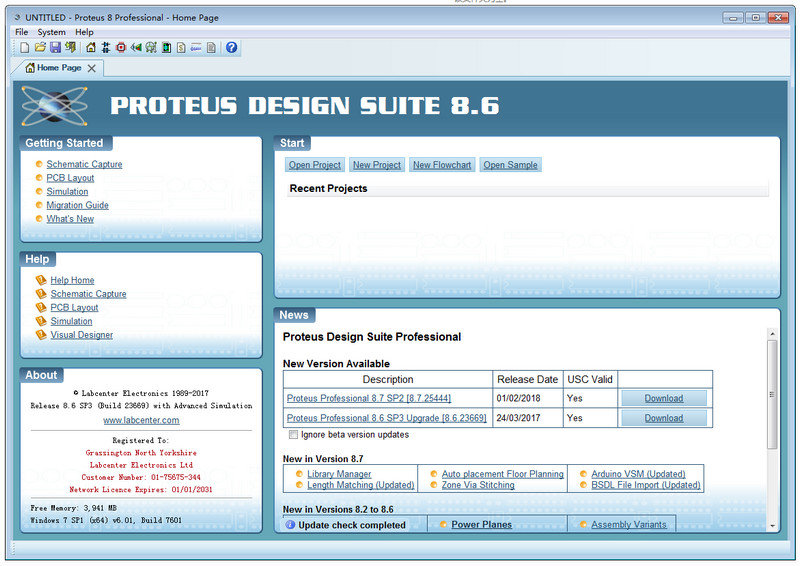

1、启动proteus软件：如图。

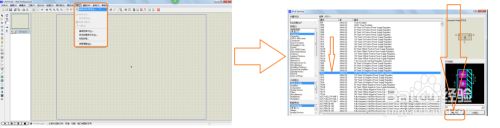

2、放置元器件：点击库——>拾取元件，选择需要的元件，点击确定。

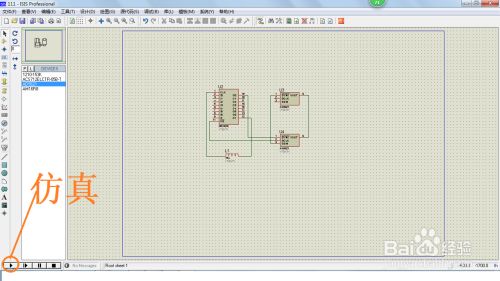

3、绘制电路图：选好原件，连接起来。这里随便选了几个器件作为示范（无设计目的）。

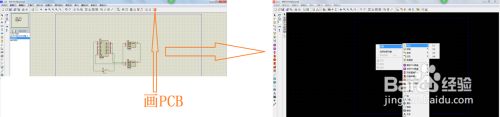

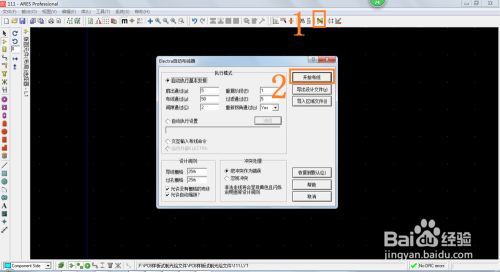

4、绘制PCB电路板：右键单击——>放置——>原件。再点击自动布线。

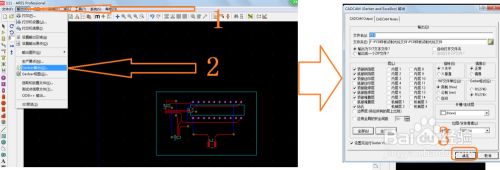

5、生成光绘文件：点击输出——>gerber文件——>确定。

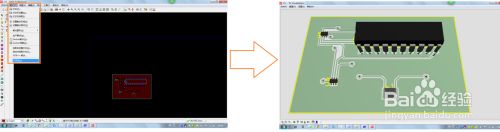

6、生成PCB的3D预览图：输出——>3D预览，效果如图。

proteus8.6破解版百度云快捷键说明

Proteus快捷键F8：全部显示 当前工作区全部显示

F6：放大以鼠标为中心放大

F7：缩小以鼠标为中心缩小

G：栅格开关栅格网格

Ctrl+F1：栅格宽度0.1mm 显示栅格为0.1mm，在pcb的时候很有用

F2：显示栅格为0.5mm，在pcb的时候很有用

F3：显示栅格为1mm，在pcb的时候很有用

F4： 显示栅格为2.5mm，在pcb的时候很有用

Ctrl+s：打开关闭磁吸 磁吸用于对准一些点的，如引脚等等

x：打开关闭定位坐标 显示一个大十字射线

m：显示单位切换 mm和th之间的单位切换，在右下角显示

o：重新设置原点 将鼠标指向的点设为原点

u：撤销键

Pgdn：改变图层

Pgup：改变图层

Ctrl+Pgdn：最底层

Ctrl+pgup：最顶层

Ctrl+画线：可以划曲线

R：刷新

+ -：旋转

F5：重定位中心

proteus8.6破解版百度云功能特色

1、智能原理图设计

丰富的器件库：超过27000种元器件，可方便地创建新元件;

智能化的器件检索：根据模糊查询能够迅速精准定位所必须的器件;

智能化系统的联线作用：全自动联线作用使联接输电线简易便捷，大大缩短制图?r间;

适用系统总线：应用系统总线器件和系统总线走线使电路原理简要清楚;

可输出高质量图纸：通过个性化设置，可以生成印刷质量的BMP图纸，可以方便地供WORD、POWERPOINT等多种文档使用。

2、完善的电路仿真功能

proteus 8.6 SP3混合仿真：基于工业标准SPICE3F5，实现数字/模拟电路的混合仿真;

超过27000个仿真器件：可以通过内部原型或使用厂家的SPICE文件自行设计仿真器件，Labcenter也在不断地发布新的仿真器件，还可导入第三方发布的仿真器件;

多种多样的鼓励源：包含直流电、正弦函数、单脉冲、按段线形单脉冲、声频(应用wav文件)、指数值数据信号、单频FM、数字电子钟和码率，还适用文档方式的数据信号键入

丰富多彩的虚拟仪器：13种虚拟仪器，控制面板实际操作真实，如数字示波器、逻辑分析仪、频率计、交流电压/电流表、交流电流/电流表、数据图案设计产生器、频率计/电子计数器、逻辑性摄像头、虚似终端设备、SPI调试器、I2C调试器等;

生动的模拟仿真表明：用色点表明脚位的数字电平，输电线以不一样色调表明其对地工作电压尺寸，融合动态性器件(如电机、表明器件、按键)的应用能够使模拟仿真更为形象化、生动;

高级图形仿真功能(ASF)：基于图标的分析可以精确分析电路的多项指标，包括工作点、瞬态特性、频率特性、传输特性、噪声、失真、傅立叶频谱分析等，还可以进行一致性分析;

3、单片机协同仿真功能

proteus 8.6 SP3支持主流的CPU类型：如ARM7、8051/52、AVR、PIC10/12、PIC16、PIC18、PIC24、dsPIC33、HC11、BasicStamp、8086、MSP430等，CPU类型随着版本升级还在继续增加，如即将支持CORTEX、DSP处理器;

proteus 8.6 SP3支持通用外设模型：如字符LCD模块、图形LCD模块、LED点阵、LED七段显示模块、键盘/按键、直流/步进/伺服电机、RS232虚拟终端、电子温度计等等，其COMPIM(COM口物理接口模型)还可以使仿真电路通过PC机串口和外部电路实现双向异步串行通信;

实时仿真：支持UART/USART/EUSARTs仿真、中断仿真、SPI/I2C仿真、MSSP仿真、PSP仿真、RTC仿真、ADC仿真、CCP/ECCP仿真;

编译及调试：支持单片机汇编语言的编辑/编译/源码级仿真，内带8051、AVR、PIC的汇编编译器，也可以与第三方集成编译环境(如IAR、Keil和Hitech)结合，进行高级语言的源码级仿真和调试;

4、实用的PCB设计平台

原理图到PCB的快速通道： 原理图设计完成后，一键便可进入ARES的PCB设计环境，实现从概念到产品的完整设计;

先进的自动布局/布线功能：支持器件的自动/人工布局;支持无网格自动布线或人工布线;支持引脚交换/门交换功能使PCB设计更为合理;

完整的PCB设计功能：最多可设计16个铜箔层，2个丝印层，4个机械层(含板边)，灵活的布线策略供用户设置，自动设计规则检查，3D 可视化预览

多种输出格式的支持：可以输出多种格式文件，包括Gerber文件的导入或导出，便利与其它PCB设计工具的互转(如protel)和PCB板的设计和加工

5、丰富资源

proteus 8.6 SP3可提供的仿真元器件资源：仿真数字和模拟、交流和直流等数千种元器件，有30多个元件库。

proteus 8.6 SP3可提供的仿真仪表资源 ：示波器、逻辑分析仪、虚拟终端、SPI调试器、I2C调试器、信号发生器、模式发生器、交直流电压表、交直流电流表。理论上同一种仪器可以在一个电路中随意的调用。

除了现实存在的仪器外，Proteus还提供了一个图形显示功能，可以将线路上变化的信号，以图形的方式实时地显示出来，其作用与示波器相似，但功能更多。这些虚拟仪器仪表具有理想的参数指标，例如极高的输入阻抗、极低的输出阻抗。这些都尽可能减少了仪器对测量结果的影响。

proteus 8.6 SP3可提供的调试手段 Proteus提供了比较丰富的测试信号用于电路的测试。这些测试信号包括模拟信号和数字信号。

软件特色

proteus8.6百度云下载！这是一款非常有名的EDA工具，可以帮助用户进行电路仿真设计以及虚拟模型仿真的设计，通过它可以更方便快捷的进行单片机的开发设计，而且该版本支持STM3 Cortex-M3系列的仿真，做到将电路仿真软件、PCB设计软件和虚拟模型仿真软件三合一。
