南方cass正式版v9.0下载

光行资源网提供的南方cass正式版是款非常好用的制图工具，软件根据CAD开发设计，对于不一样的工程项目标准提供了最合适其特性的土方计算方式，功能丰富，基本建设包含数字控制，数据成图，数据管理等功能的数据信息成图建库一体化工具，更强的业务于测绘工程，土地，整体规划，房地产等领域。

软件特色

此安装包适用于AutoCAD 2000/2002/2004/2005/2006/2007/2008/2010。

平台升级，操作平台升级到最新的AutoCAD2010，设计界面更直观。

支持最新的《基础地理信息数据字典》和《基础地理信息要素分类与代码》。

全新属性面板设计，要素信息更加丰富，参数设置更加方便。

新增快速选择功能，查询、检索更加准确、快捷。

全新图层管理、检查信息、一键清理功能，数据处理功能更加完善。

使用教程

南方cass怎么算土方量？

1、找到“工程应用”的菜单，选择“方格网法土方计算”的应用。

2、用pline命令，把你需要计算土方的范围圈起来，一定要完全封闭。

3、把全站仪数据输入电脑后，形成DAT文件。

4、点击“方格网土方计算”命令，电脑会让你选择计算范围：点击一下刚才你圈起来的那条线。

5、需要你选择数据，你就选你的DAT 文件，再输入开挖之后的实际底标。

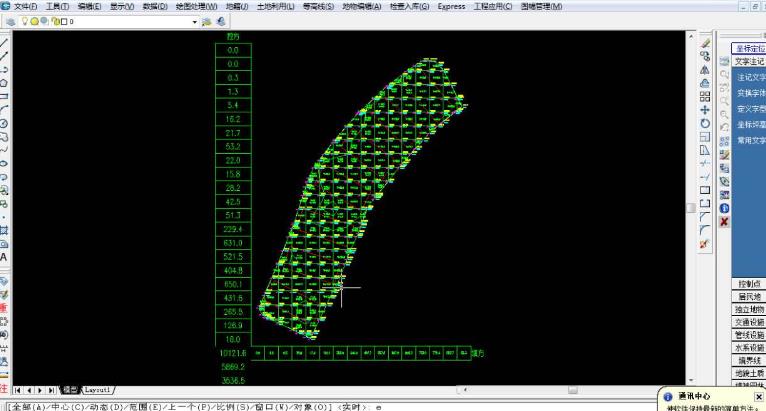

6、确定之后，计算机会自动计算，并在屏幕上直接画好方格和计算表，最下面的那项，就是计算的土方量了。

南方cass怎么提取坐标

1、菜单栏点击文件--->打开已有图形。此处把要获取坐标的多线段文件打开。

2、在弹出的对话框选中文件点击打开。

3、打开后，在菜单栏点击数据--->生成交换文件。

4、在命令栏须输入比例，因为是获取坐标。此处直接回车即可。

5、在弹出的对话框输入保存文件名和保存位置。点击保存。

6、在保存位置打开刚才保存的文件，可以看到坐标已生成。

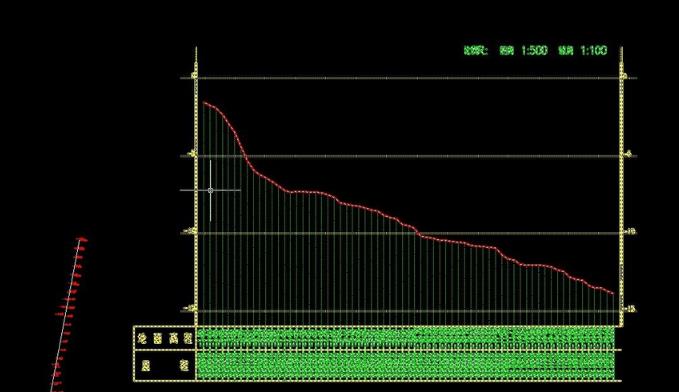

CASS怎么绘制断面图？

1、在外业测量所得的数据包进行处理，对数据进行转换，得到一个原始数据文件夹，里面包含后缀名：nav、hdm、dat、ss等，为了减少讲解时间，我们就不讲数据处理前奏，如下图所示，得到一个数据文件。

2、打开CASS软件，点击菜单栏中的【绘图处理】，选择【展高程点】。

3、展高程点后，选择目标文件夹，找到以CASS为名的文件，点中它，再点击打开。

4、接着需要按下几次回车键，然后我们可以看到数据点成现出，一个点包含了坐标，即为X坐标，Y坐标及高程。

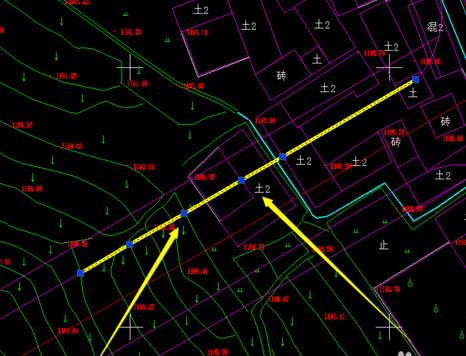

5、输入快捷命令：pl  即为多段线，其他直线是不行的，将每个坐标点连成直线。

6、接着，我们在菜单栏中找到【工程应用】，绘制断面图，根据已知坐标，这时候，我们需要点中刚才连的多段线。

7、在弹出的窗口中，选择【由图面高程点生成】，采样间距，比例尺等等，这些看实际情况选择，最终生成断面图。

功能支持

1、地形成图：南方CASS成图软件系统提供了“草图法”、“简码法”、“电子平板法”、“数字化仪录入法”等多种成图作业方式。

2、采用了最新的地形图式，增加了城市测量过程中新图式所没有的城市部件符号，共七类100多个符号，方便进行城市测量。

3、可连接市面上最常见的全站仪进行数据传输。

4、具有图形复制、属性拷贝、微导线、各种交会、线跟踪等多种方便成图的图形编辑功能。

5、采用骨架线技术、编组技术，保证实体图形完整、图形编辑效率高。

6、自动生成精度相当高的等高线，CASS成图软件系统在绘制等高线时，充分考虑到等高线通过地性线和断裂线时情况的处理，如陡坎、陡涯等。能自动切除通过地物、注记、陡坎的等高线。由于采用了轻量线来生成等高线，在生成等高线后，文件大小比其它软件小了很多。

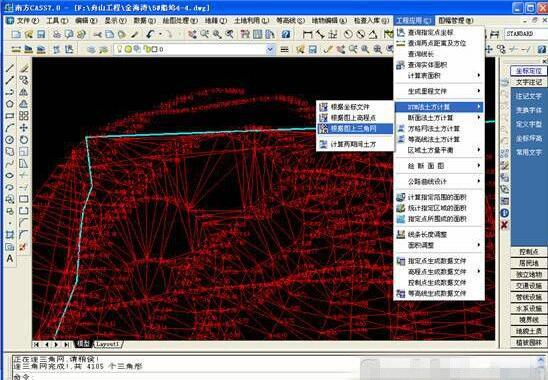

7、工程应用：基本几何要素的查询、DTM法土方计算、断面法道路设计及土方计算、方格网法土方计算、断面图的绘制、公路曲线设计、面积应用、图数转换。

8、检查入库：面向数据建库标准进行软件定制，可以提供直接面向各地地形地籍数据建库标准定制，可方便按实际标准进行属性定义、质量检查、数据输出，采用骨架线(+编组)和实体扩展属性来组织实体的技术，既保证了图形编辑的灵活性，又保证了与GIS数据转换的完整性。

9、骨架线是数字地图导入GIS的一种概念性数据结构和支撑技术。同时，也是CASS的一种底层数据结构。这种数据结构使得CASS的地图编辑可以直接针对骨架线进行。任何线状地物或面状地物，只要骨架线的数据(位置等)发生改变，与骨架线相关的所有符号也会发生相应的改变。编组选择功能则使得复杂地物(如斜坡、陡坎、填充地物等)在编辑时自动分解，输出是又是一个整体。

10、实体扩展属性数据可存储地物编码和大量的属性信息。采用这种方式，扩展属性与图形对象能紧密地结合在一起，有利于图形和属性的一体化操作，维护数据逻辑一致性。
