CAMWorks2018中文版下载

CAMWorks2018官方版是一款非常不错的电脑设计软件，软件不仅可以让用户根据图象来进行内容的处理，还能够开展程序编写，从而很好地在细微的地区上做出调整，而且软件还具有与众不同的加工方式，可以很好地编写零件，让用户在生产零件的过程中，可以很好地精确每一个零件，这样就可以减少很多成本，收益就能有更加多。

CAMWorks2018作用简介

CAMWorks2018中文版还可以让用户导入模型来进行内容的制作，并且导入的过程中拥有不错的技术，不会导致一丝一毫的数据丢失，让用户之间可以很好地进行互相协作，从而让一个个项目的进展可以在全天24小时很好地进行，并且还具备多个不同版本的国家语言的程序，方便用户可以很好地从界面上获取到帮助信息。

功能优势

1、右击Example Mill-mm 并选择Edit Definition。

机床对话框显示机床标签。默认的机床指定在工艺数据库中（TechnologyDatbase）。

当您使用CAMWorks加工您自己的零件时，选择您加工零件要使用的工具。

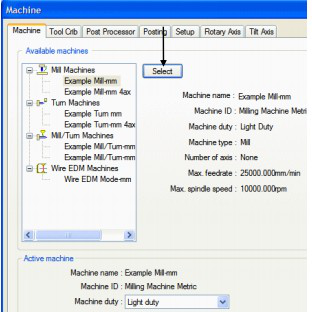

2、在可用的机床列表中，点击Example Mill-mm并点击Select按钮。

3、点击Tool Crib1标签并确保其被激活。

本标签是允许你选择刀具的标签，它是您机床加工要使用的刀具集或刀具组合。这并不是您所能使用的刀具的全部，但您可以修改一个子集代表机床实际加载的刀具。

Tool Crib 1已经为示例机床Mill-mm设置好。当您在工艺数据库中定义您的加工刀具时，您可以设置您自己的刀具标签。

4、点击后置处理器标签本标签允许您选择后置处理器。

列表是根据您安装的后处理器来显示。CAMWorks支持多种教程的后置处理器。如果列表不显示，使用浏览按钮查找*、ctl文件。

5、点亮M5AXIS-TUTORIAL

(本教程的多轴加工使用的后置处理器)，点击Select按钮。当您使用CAMWorks加工您自己的零件时，选择您自己的机床控制器和后置处理器。

6、点击Posting标签。本页的参数的作用如下：

指定后处理是否使用从刀具定义或后处理器插入的冷却液。

定义刀具直径和长度偏置是否从后置处理器中定义或随刀具插入。

提供NC程序生成时需要的信息。参数是关联机床的且可能为您的机床显示不同的参数。若机床要求参数的值可以输出到NC代码中。

当NC程序生成时将生成一个文件为设置清单提供信息。

7、点击OK关闭对话框。

安装方法

1、运行安装程序，在弹出的界面当中点击next进行下一步的操作。

2、下一步是协议内容，用户选择yes继续即可。

3、这里为我们提供了多个不同国家的语音版本的软件。

4、设置程序的安装路径，以及数据的路径，从而很好地实现了硬盘空间的使用。

5、安装完成后打开"\_SolidSQUAD_\CAMWorks2017x64"文件夹，CAMWorks_VC110，粘贴到camworks主程序的安装目录，根这里我们粘贴的目录为：C:\Program Files\CAMWorks2018，替换所有同名文件和文件夹。

6、将复制的内容粘贴到camworks主程序的安装目录，根据第二步第三小步的安装目录，这里我们粘贴的目录为：D:\Program Files\CAMWorks2018x64，替换所有同名文件和文件夹。

7、打开"_SolidSQUAD_"文件夹，复制名字为MATLIB的文件夹和里面的所有内容。

8、复制的内容粘贴到camworks数据的安装目录，根据第二步第三小步的安装目录，替换所有同名文件和文件夹。

9、编辑注册表文件。使用记事本打开“CAMWorks_64bit_License.reg”或“CAMWorks_32bit_License.reg”，编辑里面的内容，确保与许可文件在本地的存放目录一致，所示保存并退出注册表文件的编辑操作，运行注册表文件（注意区分32或是64位），将其导入到注册表。

软件说明

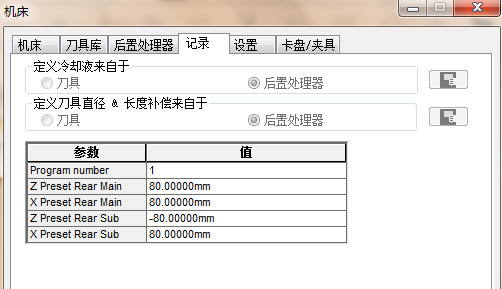

1、CAMWorks中全局退刀点就是加工中所有刀具的默认退刀点。双击CAM特征树中的机床或单击CAMWorks2018-Flow工具栏中的定义机床进入机床对话框中的记录标签，如图1所示为退刀点预设对话框，图2所示为刀路中显示的（参数—值）即为预设退刀点。

2、图1中表格中显示的值所对应的数值可以根据实际情况合理修改，这些数值所对应的位置就是全局退刀点，如果要对其中一把刀进行修改只要进入相应的操作参数对话框的NC标签，就可以对其相应的退刀与接近点进行更改了，具体操作将在下一小节详细介绍。

3、在实际加工中，如果刀具退的太远，那么在刀具返回时就造成不必要的刀路浪费，为了避免刀路浪费，那么就需要更改有多余刀路的刀具退刀点。在CAMWorks的操作树中点击要更改退刀点的操作然后选择编辑定义或者双击要更改退刀点的操作进入操作参数对话框中的NC标签，得到如图3操作参数对话框——NC标签,图中有间隙设置、退刀点设置、接近点设置3个小对话框。间隙设置中的数值是用于退刀点与接近点的间隙参考数值，如图3所示。设置中的策略有先x后z、先z后x、仅x、仅z和直接5种策略，这五种退刀策略按照其字面意思应该比较容易理解，就不多做叙述；退刀位置有预设位置、退刀点、自动、预设退刀点和无这5个选项，退刀位置一般默认是自动退刀到全局预设位置即在机床定义设置中的记录标签里的x、y参考位置，下面结合图文方式对上述5种

软件特色

1、可以机械编程方面为您提供机床代码控制。

2、可以利用独立的加工方式编辑零件。

3、支持模型建立的时候使用SOLIDWORKS。

4、本软件主要用于零件的切割以及制作。

5、可以建立分析圆形零件钻孔的步骤。

6、可以在模型上捕捉部件以及零件。

7、可以使用现有的模型进行加工。

8、可以让SOLIDWORKS软件后期零件的加工更加简单。

9、拥有高级的识别以及几何角度计算功能。

10、支持冲压过程设置零件模型。
