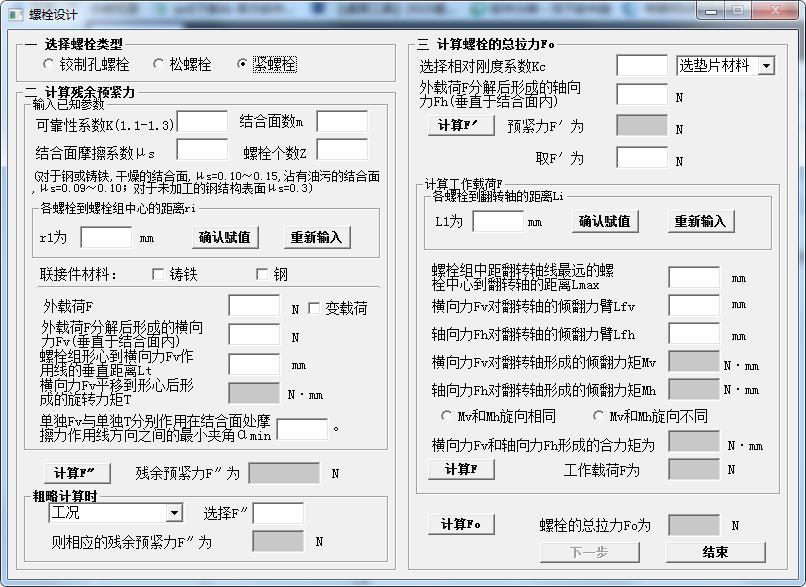

螺栓结构设计计算工具箱v1.0

光行资源网提供的地脚螺栓设计方案测算软件是一个能够协助客户迅速测算和设计方案地脚螺栓，软件适用测算铰制孔螺栓，松地脚螺栓，紧地脚螺栓三种种类的螺钉，只必须大家将数据信息填写到软件中，就能自动生成设计图纸了，提升测算的工作效能。

根据地脚螺栓总体设计测算辅助工具大家就可以迅速的设计方案出符合规定的地脚螺栓了，软件有着好几个模版，大家不用手动式测算，只需填写数据信息就可以了，合理降低了繁杂的实际操作。

【使用方法】

1、地脚螺栓计算方法

地脚螺栓通常用于铁路、公路、电力企业、桥梁、锅炉钢结构、塔吊、大型建筑等。地脚螺栓拥有较强的稳固性。地脚螺栓分为固定地脚螺栓和活动地脚螺栓两种。固定地脚螺栓与基础浇灌在一起的话，主要是用来固定没有振动冲击的设备。活动地脚螺栓呢与固定地脚螺栓不同的是，它主要是用于固定有强烈振动冲击的机械设备，可以进行拆卸。

地脚螺栓有国标GB799、直钩、弯钩、单锚板等地脚螺栓形式。

地脚螺栓重量如何计算?通常来讲地脚螺栓重量就是指圆钢的重量计算。

圆钢的重量计算等于(圆钢的直径)的平方乘以0.00617乘以用料的长度。举例说明：圆钢的直径25，用料长度为1米时，则地脚螺栓重量就等于25的平方*0.00617*1=3.856kg/件。

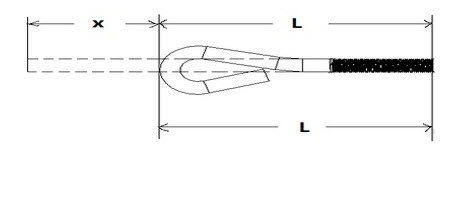

以GB799地脚螺栓为例，计算一下这的长度。

其实整个螺栓的实际用料总长，应该是螺栓全部展开后的长度。

如上图所示，GB799地脚螺栓就是L+X

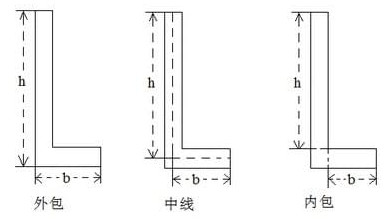

2、直钩式地脚螺栓

外包用料长度即h+b，中线用料长度即h+b，内包用料长度h+b+0.5d这里需要注意的是d为螺栓直径。了解了地脚螺栓的长度，直径，地脚螺栓的重要就可以进行计算了。

3、弯钩式地脚螺栓

弯钩式地脚螺栓的用料长度等于h+3.1416r

在计算地脚螺栓分为粗杆、细杆，不同的标会直接影响也会影响地脚螺栓的重要，在计算地脚螺栓重量时要注意杆径的选择哦。

4、地脚螺栓的抗拉强度计算

地脚螺栓的抗拉能力就是圆钢本身的抗拉能力呢，大小等于截面面积乘以抗拉强度设计值为140MPa，所得的值就是设计时的地脚螺栓所能允许抗拉的承载力哦。

【安装方法】

1.下载螺栓设计计算官方版的安装包

2.下载后，将压缩包解压到以此软件命名的文件夹内

3.打开文件夹，双击“螺栓联接.exe”程序

4.螺栓设计计算为绿色软件，无需安装即可使用

【更新日志】

1.对部分功能进行了优化

2.解决了好多不能忍的bug

【软件特点】

1、螺栓设计计算最新版工作拉力为3N

2、螺栓个数为6

3、螺栓类型为松螺栓

4、螺栓型号为M3.5

5、产品等级为A

6、螺栓性能等级为1

7、螺栓小径d1为2mm

小编点评

螺栓设计计算软件，是一个可以帮助用户快速计算和设计螺栓！软件支持计算铰制孔螺栓，松螺栓，紧螺栓三种类型的螺丝，只需要我们将数据填入到软件中，就能自动生成设计图了，提高计算的工作效率。螺栓设计计算最新版工作拉力为N,螺栓类型为松螺栓
