orcad破解版画原理图教程

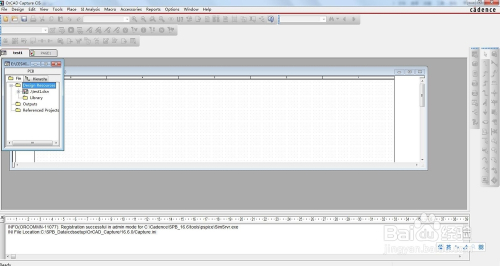

打开原理图：一般可以在开始菜单找到CADENCE软件，在它的目录下找到DESIGN ENTRY CIS，双击打开,选择OrCAD Capture CIS，进入工程界面。

开始建立工程 。在主菜单 file->new->project，弹出对话框。

工程名(项目名称，TEST)，schematic选项(原理图设计)，路径(选个文件夹当学习存放)

点击OK，创建完毕，进入原理图界面。双击工程里的窗口可最大化。

右键点击test1，弹出菜单，点击RESTORE，可恢复分离窗口。

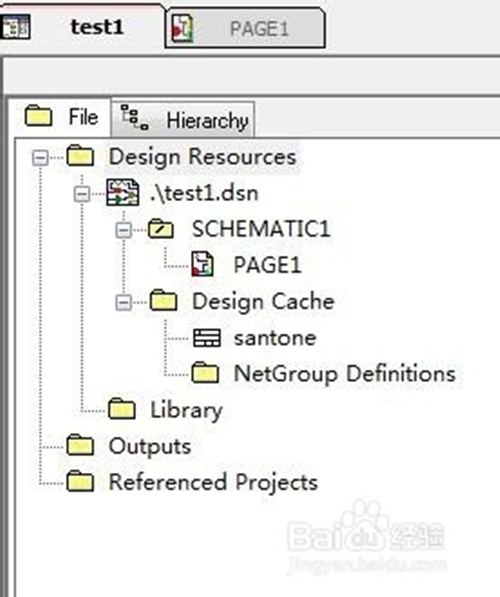

.DSN，就是你的工程项目名称。

SCHEMATIC1就是原理图文件，里面的PAG1就是用来画原理图的。

DESIGN CACHE这里是系统自己添加我们原理图中元件(可先不管，以后创建库的时候，可以从这边COPY别人的元件库)

LIBRARY就是元件库了。

OUTPUTS一般在以后原理图的输出报告(DRC.LOG,网表的报告等等)

原理图名字(PAG1)，位置，复制，粘贴都在鼠标右键功能。大家体验下，跟电脑操作一样，就不讲了。

rename(命名),copy复制,paste粘贴,delete删除

切换到PAG1，也就是原理图。

一般我们设计原理图，需要设置一下画原理图的界面大小，一般选择A3。

OPTIONS design template...

PAGE SIZE选项卡,选择MM制A3纸张，OK
