abaqus软件正版下载v6.14

软件大小:3.17G

软件语言:中文

软件授权:免费/pc版

软件类别:辅助设计

软件等级:

更新时间:2021-06-12

官方网站:/

应用平台:WinAll

小小突击队游戏
专业射手FRAG
香肠派对正版手戏
最终幻想7第一士兵app
推理学院手游安卓版
迷你城堡小镇新房游戏
俄罗斯方块环游记2022
2022冬奥滑雪冒险(OlympicGamesJam2022)
跳台滑雪大冒险SkiJumpingPro安卓版
土耳其警车(TürkPolisArabaOyunu)安卓版
  • 软件介绍
  • 软件截图
  • 其他版本
  • 相关阅读
  • 网友评论
  • 下载地址

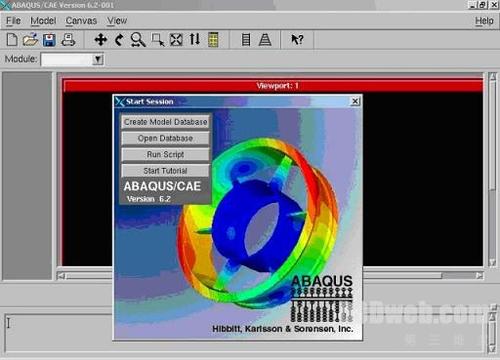

光行资源网提供的abaqus最新版本是一款十分好用的工程项目仿真模拟、有限元软件。它能协助客户处理很多的下繁杂的线形与离散系统的难题,可以模拟随意的结合物件的模块库,作用十分强劲。abaqus最新版基本上适用各种各样的领域,包含施工材料制做、高分子材料设计方案、热藕合剖析这些。

abaqus页面简约,可用便捷。有必须的小伙伴们,赶快免费下载。

abaqus1

软件功能

静态应力/位移分析:包括线性,材料和几何非线性,以及结构断裂分析等

动态分析粘弹性/粘塑性响应分析:粘塑性材料结构的响应分析

热传导分析:传导,辐射和对流的瞬态或稳态分析

质量扩散分析:静水压力造成的质量扩散和渗流分析等

耦合分析:热/力耦合,热/电耦合,压/电耦合,流/力耦合,声/力耦合等

非线性动态应力/位移分析:可以模拟各种随时间变化的大位移、接触分析等

瞬态温度/位移耦合分析:解决力学和热响应及其耦合问题

准静态分析:应用显式积分方法求解静态和冲压等准静态问题

退火成型过程分析:可以对材料退火热处理过程进行模拟

海洋工程结构分析:

对海洋工程的特殊载荷如流载荷、浮力、惯性力等进行模拟

对海洋工程的特殊结构如锚链、管道、电缆等进行模拟

对海洋工程的特殊的连接,如土壤/管柱连接、锚链/海床摩擦、管道/管道相对滑动等进行模拟

水下冲击分析:

对冲击载荷作用下的水下结构进行分析

柔体多体动力学分析:对机构的运动情况进行分析,并和有限元功能结合进行结构和机械的耦合分析,并可以考虑机构运动中的接触和摩擦

疲劳分析:根据结构和材料的受载情况统计进行生存力分析和疲劳寿命预估

设计灵敏度分析:对结构参数进行灵敏度分析并据此进行结构的优化设计

软件除具有上述常规和特殊的分析功能外,在材料模型,单元,载荷、约束及连接等方面也功能强大并各具特点:

材料模型:定义了多种材料本构关系及失效准则模型,包括:

弹性:线弹性,可以定义材料的模量、泊松比等弹性特性

正交各向异性,具有多种典型失效理论,用于复合材料结构分析

多孔结构弹性,用于模拟土壤和可挤压泡沫的弹性行为

亚弹性,可以考虑应变对模量的影响

超弹性,可以模拟橡胶类材料的大应变影响

粘弹性,时域和频域的粘弹性材料模型

abaqus使用方法

一、ABAQUS 分析步骤

使用ABAQUS进行有限元分析包括三个步骤:

1.使用ABAQUS/CAE或其他前处理器进行前处理

2.使用ABAQUS/Standard或ABAQUS/Explicit进行分析计算

3.使用ABAQUS/Viewer进行后处理

abaqus2

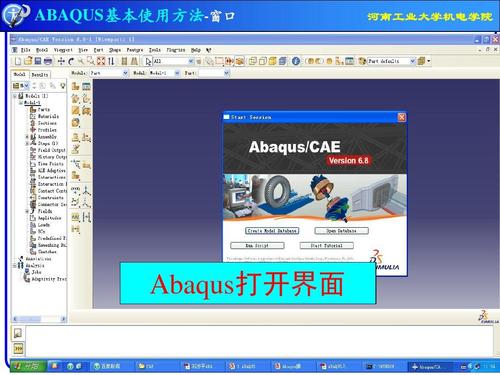

二、ABAQUS/CAE简介

1.ABAQUS/CAE的模型数据库保存在扩展名为.cae的文件中,每个ABAQUS模型中只能有一个装配件(assembly),它是由一个或多个实体(instance)组成的,一个部件(part)可以对应多个实体。

2.ABAQUS/CAE由以下功能模块构成:Part(部件)、Property(特性)、Assembly(装配)、Step(分析步)、Interaction(相互作用)、Load(载荷)、Mesh(网格)、Job(分析作业)、Visualization(后处理)、Sketch(绘图)。

3.Part模块的主要功能包括:创建、编辑和管理部件,通过创建特征(feature)来定义部件的几何形状,指定刚体部件的参考点。

4.Property模块的主要功能包括:创建和管理材料、截面属性、梁截面,指定部件的截面属性、取向、法线方向和切线方向。

5.Assembly模块的主要功能包括:创建、合并和切割实体,为实体定位。

6.Step模块的主要功能包括:创建分析步,设定输出数据,设定自适应网格,控制求解过程。

7.Interaction模块的主要功能是定义相互作用(例如接触)、约束、连接件、惯量、裂纹、弹簧和阻尼器。

8.Load模块的主要功能是定义载荷、边界条件、场变量和载荷状况。

9.Mesh模块的主要功能包括:布置网格种子,设置单元形状、单元类型、网格划分技术和算法、划分网格,检验网格质量。

10.Job模块的主要功能包括:创建分析作业,提交和运行分析作业,生成INP文件,监控分析作业的运行状态,中止分析作业的运行。

11.Sketch模块的主要功能是绘制二维平面图。

12.Visualization模块的主要功能是显示ODB文件中的分析结果。

abaqus3

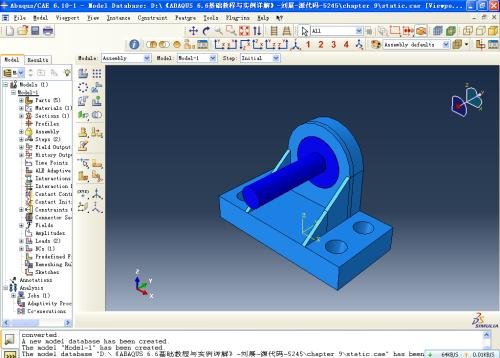

三、划分网格的基本方法

1.对于二维问题,可供选择的单元形状包括Quad(四边形单元)和Tri(三角形单元);

对于三维问题,可供选择的单元形状包括Hex(六面体单元)、Tet(四面体单元)、Wedge(楔形单元)

2.Quad单元和Hex单元可以用较小的计算代价得到较高的精度,因此应尽可能选择这种单元。

3.在ABAQUS/CAE中有三种网格划分技术:Structured(结构化网格)、Sweep(扫掠网格)和Free(自由网格)。结构化网格和扫掠网格一般采用Quad单元和Hex单元,分析精度相对较高,因此应尽可能有限选用这两种划分技术。

4.使用Quad单元和Hex单元划分网格时,有两种可供选择的算法:Medial Axis(中轴算法)和Advancin Front (进阶算法),二者各有优缺点,可以根据模型的情况来选用。

5.有多种原因可能导致划分网格失败,例如种子设置的不恰当,模型中有自由边或很小的边、面、尖角、缝隙等。

6.如果无法成功地划分网格,可以尝试一下措施:检查几何模型,修复存在问题的几何实体,使用虚拟拓扑,加密种子,分割部件。

abaqus4

四、选择单元类型

1.每种单元都有其优缺点,有其特定的适合场合。不存在一种完美的单元类型,可以不受限制地使用各种问题。

2.按照节点位移插值的阶数,可以将ABAQUS单元分为线性单元、二次单元和修正的二次单元。

3.线性完全积分单元在承受弯曲荷载时会出现剪切自锁,造成单元过于刚硬,即使划分很细的网格,计算精度仍然很差。

4.二次完全积分单元适于模拟应力集中问题,一般情况下不会出现剪切自锁,但不能在接触分析和弹塑性分析中使用。

5.线性减缩积分单元对位移的求解结果较准确,在弯曲载荷下不容易发生剪切自锁,网格的扭曲变形(例如Quad单元的角度远远大于或小于90°)对其分析精度影响不大,但这种单元需要划分较细的网格来克服沙漏问题,且不适于求解应力集中部位的节点应力。

6.二次减缩积分单元不但保持了线性减缩积分单元的优点,而且不划分很细的网格也不会出现严重的沙漏问题,即使在复杂应力状态下,对自锁问题也不敏感,但它不适于接触分析和大应变问题。

7.非协调模式单元克服了剪切自锁问题,在单元扭曲比较小的情况下得到的位移和应力结果很精确,但如果所关心部位的单元扭曲比较大,其分析精度会降低。

8.线性Tri单元和Tet单元的精度很差,二次Tet单元(C3D10)适于ABAQUS/Standard中的小位移无接触问题,修正的二次Tet单元(C3D10M)适于ABAQUS/Explicit,以及ABAQUS/Standard中的大变形和接触问题。

9.ABAQUS的壳单元可以有多种分类方法,按照薄壳和厚壳来划分,可以分为通用目的(general-purpose)壳单元和特殊用途(special-purpose)壳单元;按照单元的定义方式,可以分为常规(conventional)壳单元和连续体(continuum)壳单元。

10.ABAQUS中的所有两单元都可以产生轴向变形、弯曲变形和扭转变形,B21和B31单元(线性梁单元)以及B22和B32单元(二次梁单元)既适用于模拟剪切变形起重要作用的深梁,又适用于模拟剪切变形不太重要的细长梁,三次单元B23和B33只需划分很少的单元就可以得到较精确的结果。

abaqus5

abaqus旋转模型的方法

1、定位:assembly模块bai里菜单instance里选rotate或者纵向工具栏里找rotate。

abaqus6

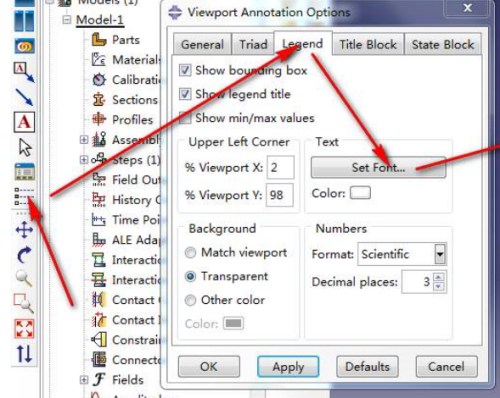

2、du转换试图:快捷键F3或者横zhi向工具栏里找那个旋转的箭头。

abaqus7

3、ctrl+alt+左键。

abaqus8

小编点评

abaqus,最新版是一款非常实用的工程模拟、有限元分析软件。它能帮助用户解决许多的下复杂的线性与非线性的问题!能够模拟出任意的集合物体的单元库,功能十分强大。abaqus官方版几乎适用于各种的行业,包括工程材料制作、复合材料设计、热耦合分析等等。 一、ABAQUS 分析步骤,.使用ABAQUS/CAE或其他前处理器进行前处理
